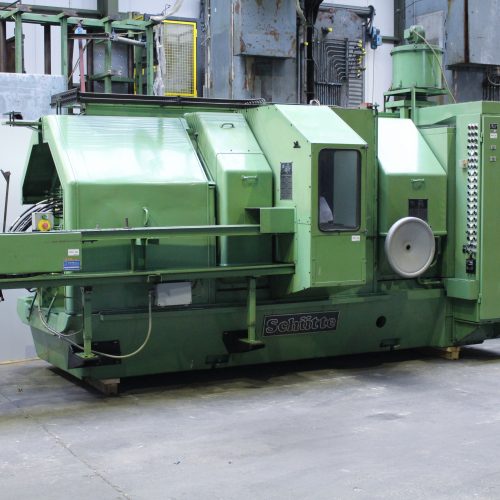

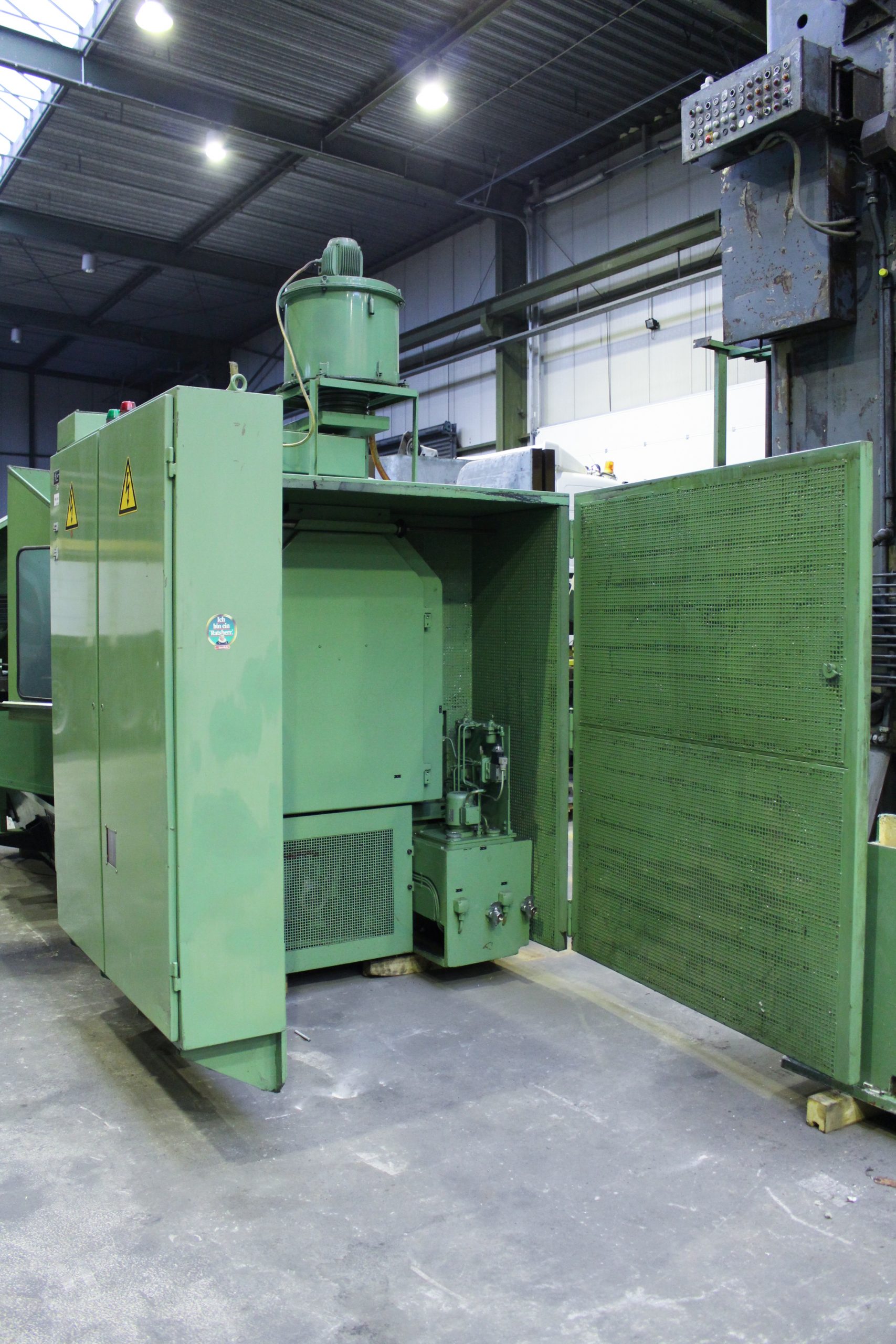

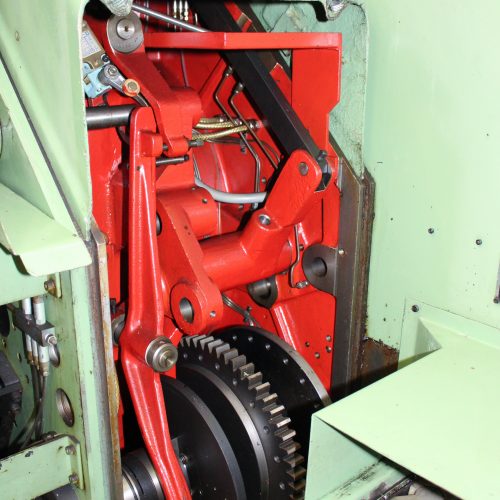

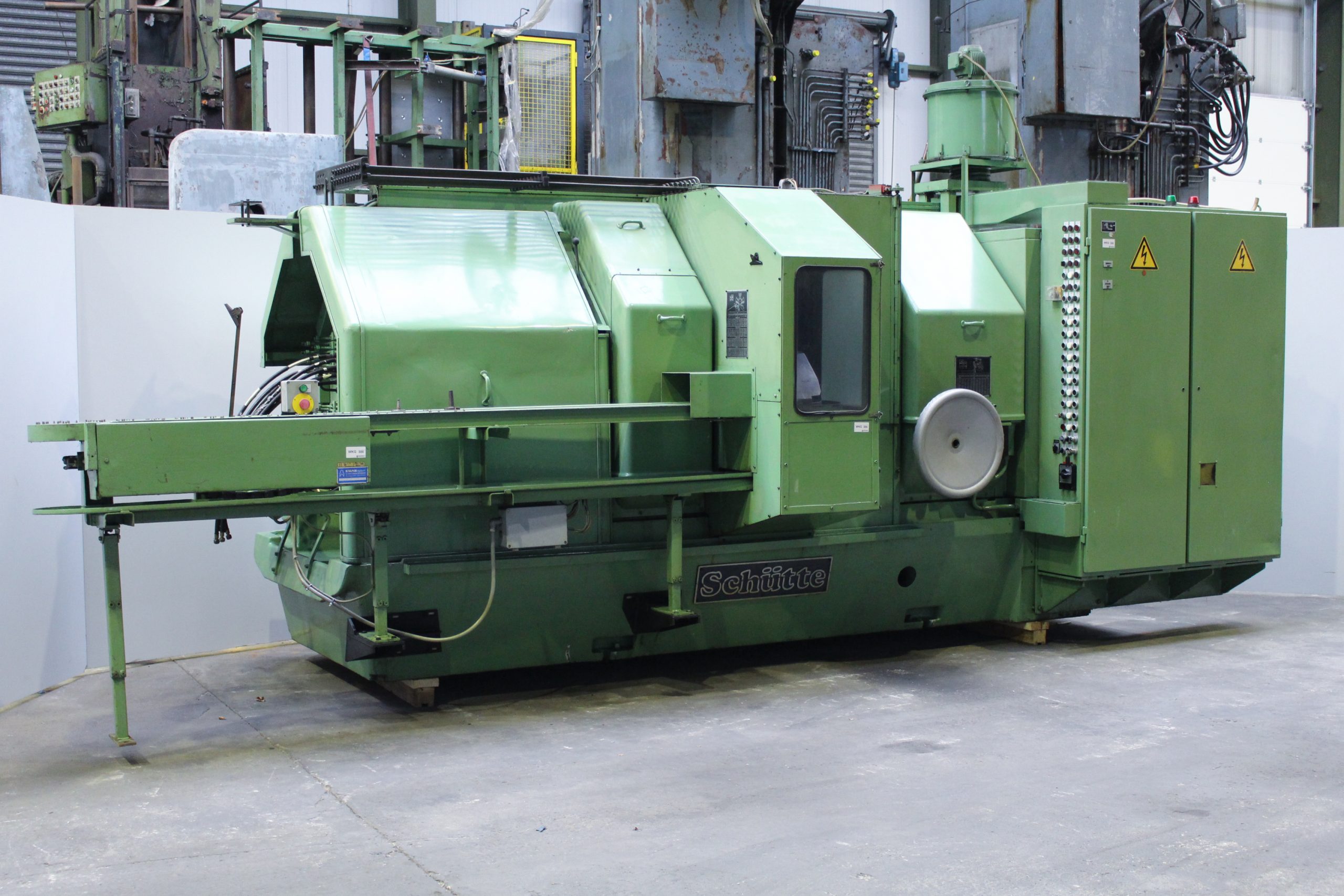

Schütte ADH 160 8-Spindel-Futterautomat

Hersteller: Schütte

Type: ADH 160

Maschinen Nr.: 225

Baujahr: 1981

Gewicht: 11t

Allgemeines / technische Daten:

max. Drehlänge: 125mm

max. Werkstückdurchmesser: 168mm

max Bohrtiefe: 125mm

Einstellbare Stückzahl: von 3,4 bis 450 sec.

Betriebsstunden: 8.200h

Arbeitsspindel Drehzahl: von 90 – 1120 U/min

Aufstellfläche (l x b x h): ca. 4730 x 1700 x 2120mm

Stromversorgung: 380V / 50Hz

Zubehör:

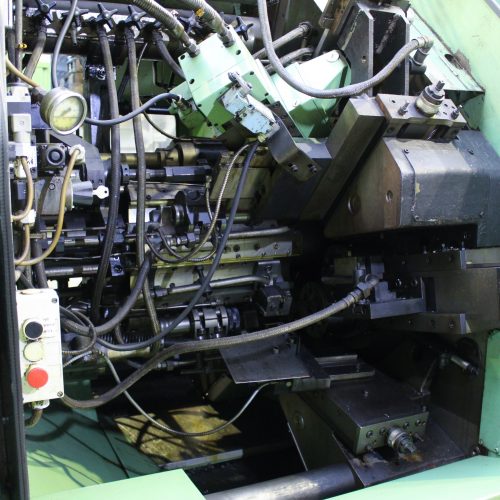

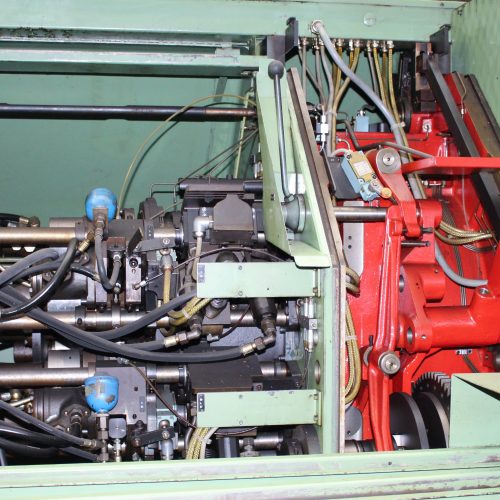

7 Querschlitten

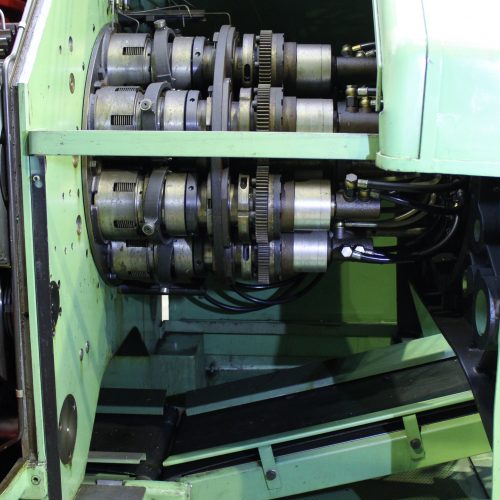

8 Längsschlitten

Gewindeschneidvorrichtung

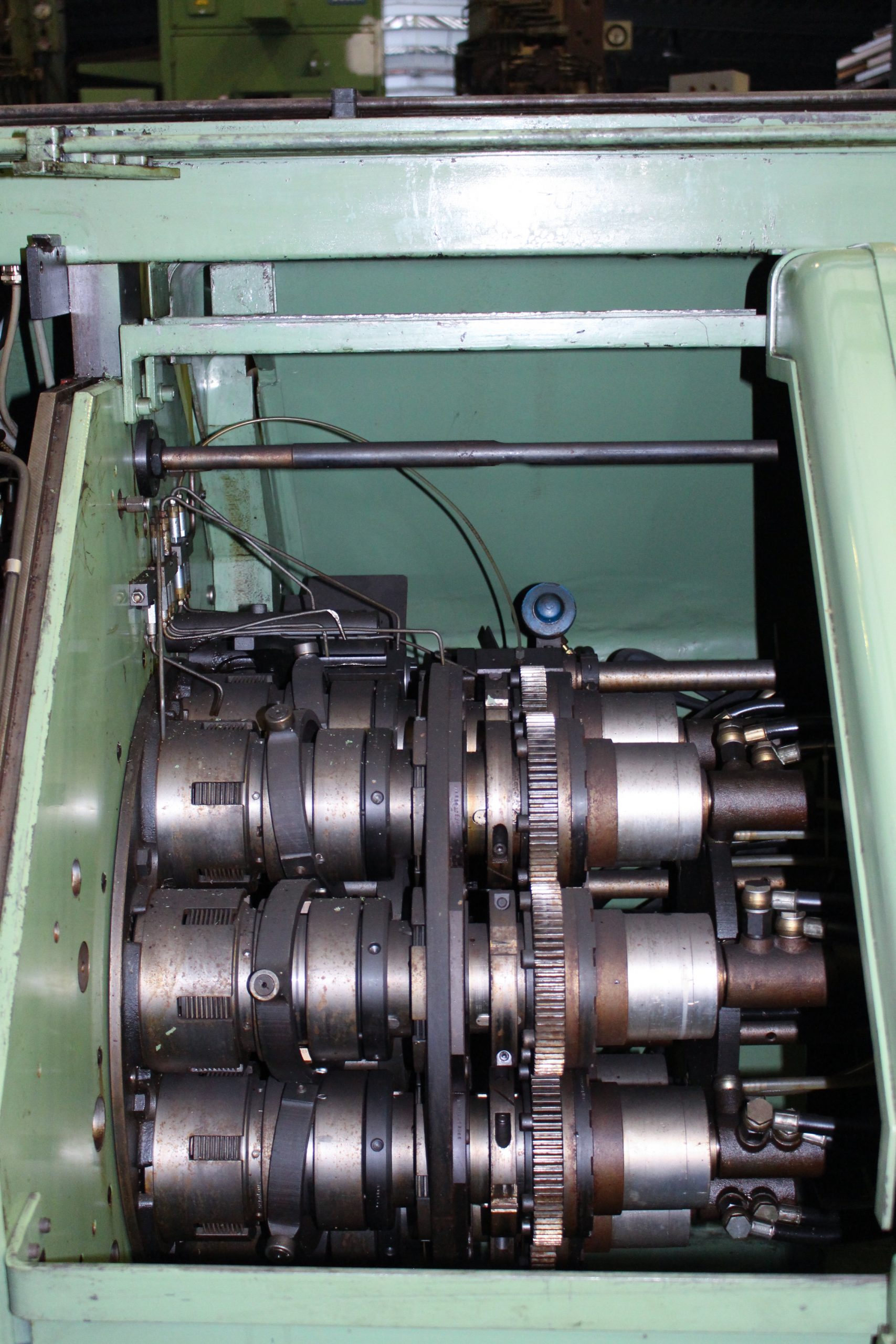

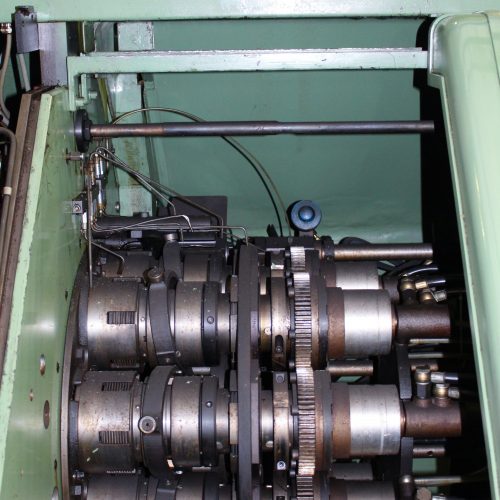

4x 2-Backen Futter Ø160mm
Futterart: Zugfutter mit Spanndurchmesser 15
Futtertype: Röhm 0W-406 682 Spannkraft 1200 da N

4x 3-Backen Futter Ø160mm
Futterart: Zugfutter mit Spanndurchmesser 15
Futtertype: Röhm 1W-406 681 Spannkraft 1800 da N

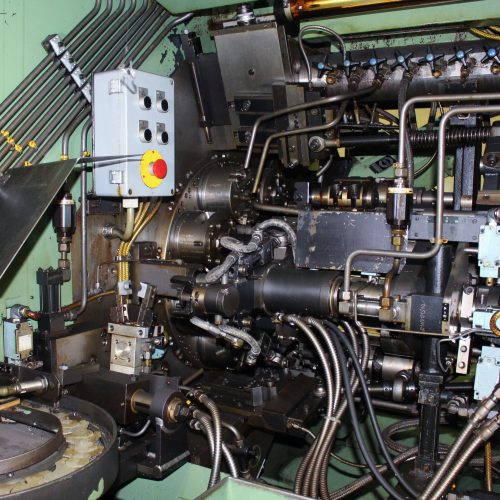

Einlegearm über Futter 100mm.

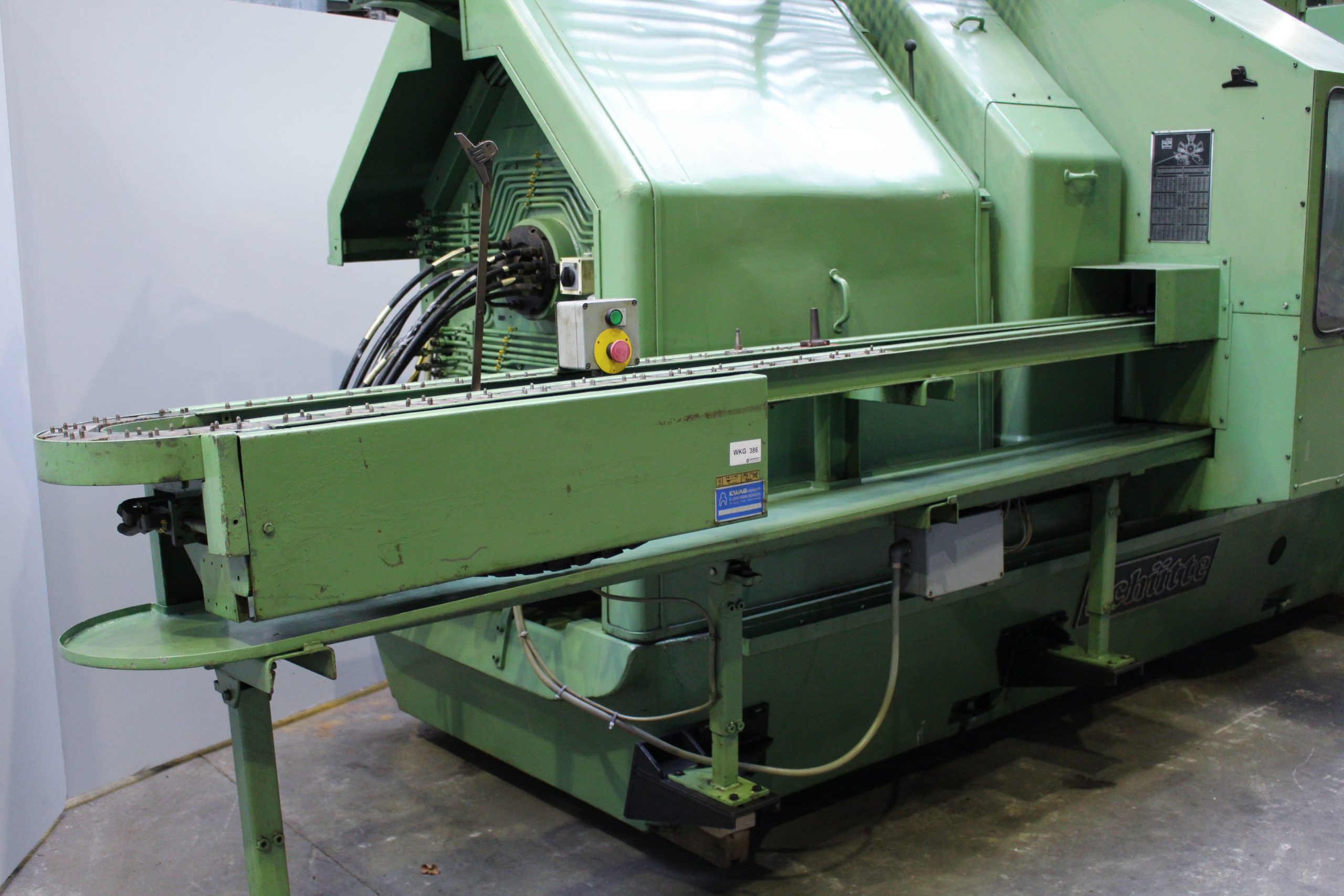

Das Werkstück wird von einem Schwenkarm und Drehgreifer dem Einlegearm zugeführt.

Bemerkung:

Die Maschine ist sehr gut erhalten und hat sehr wenig Betriebsstunden.
Die Maschine ist eingerichtet auf Kurbelwellenhälften für Kleinverbrennungsmotoren.

Datenblatt:

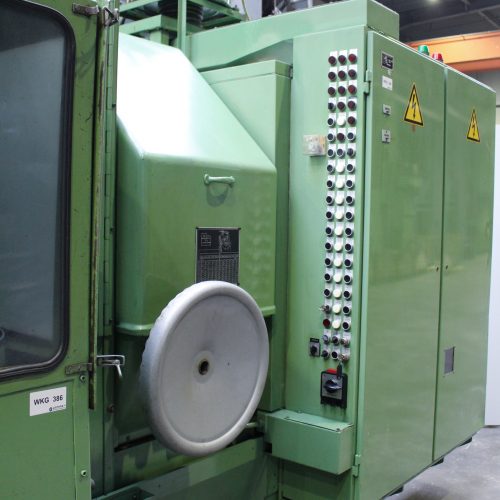

Schütte ADH 160 8-Spindel-Futterautomat (WKG 386)

Schütte ADH 160 8-spindle automatic chucking automat (WKG 386)
