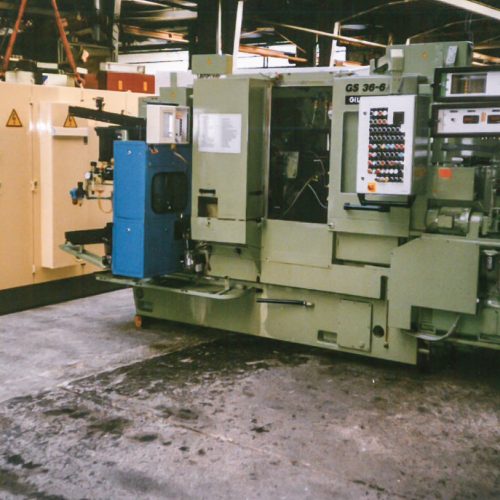

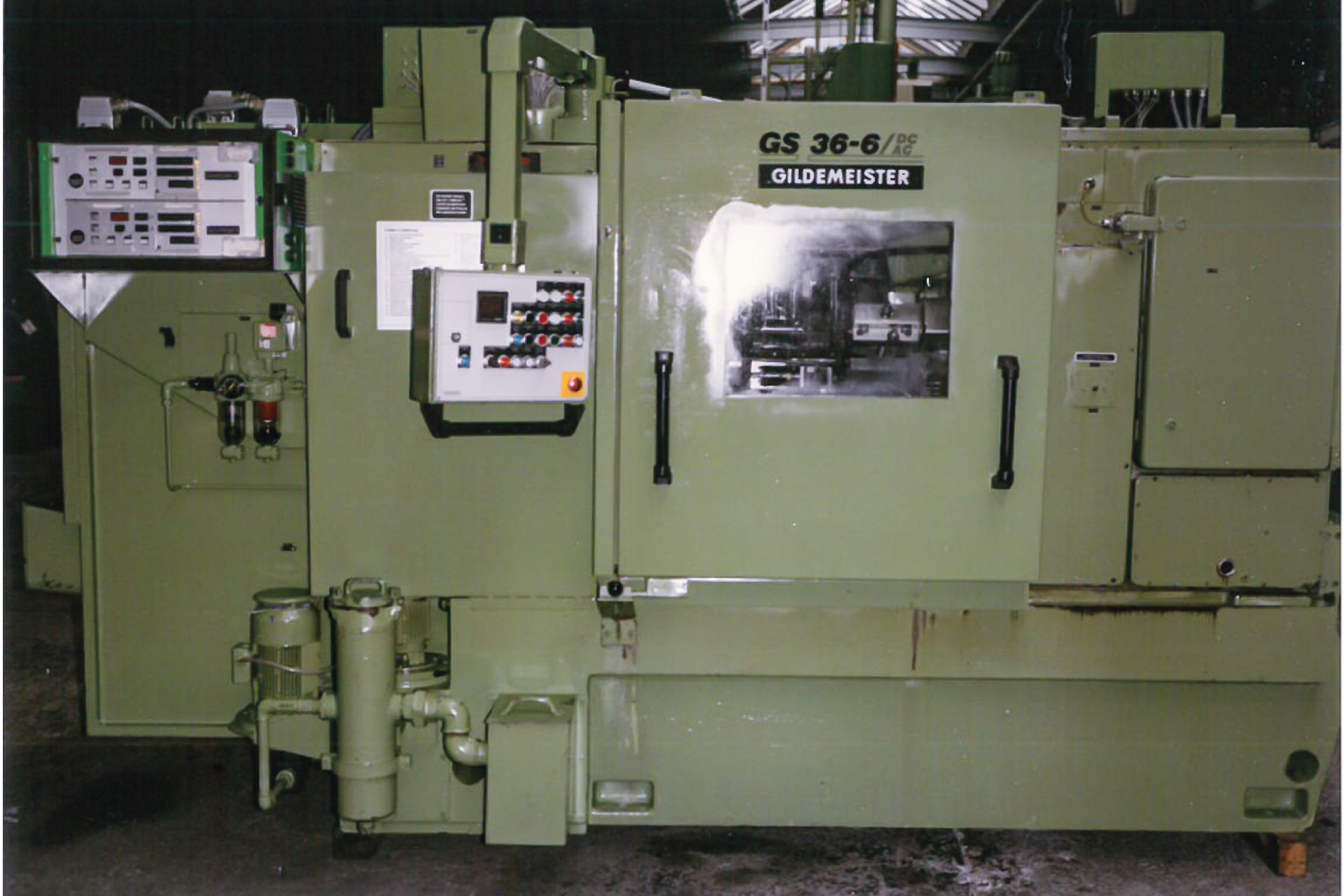

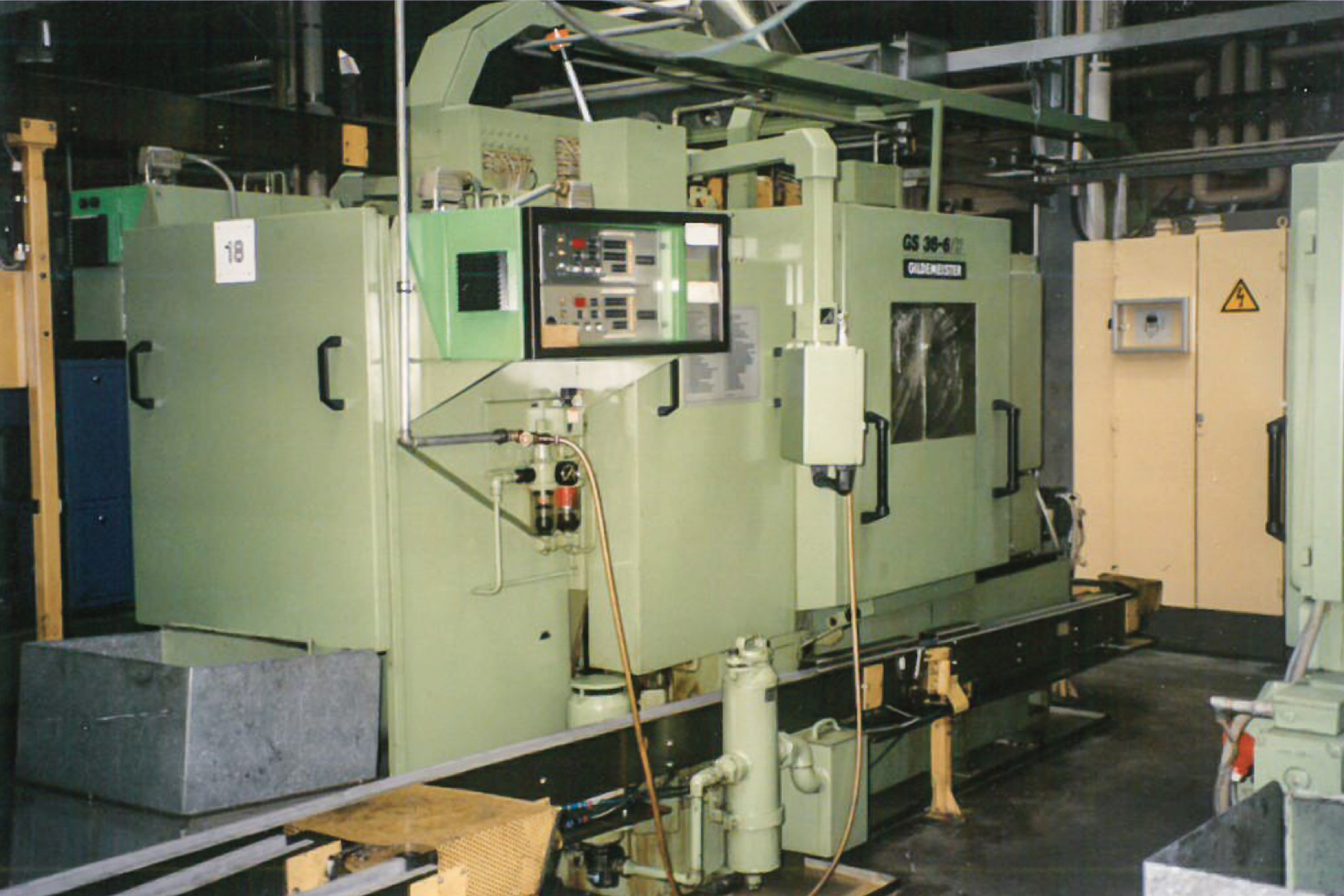

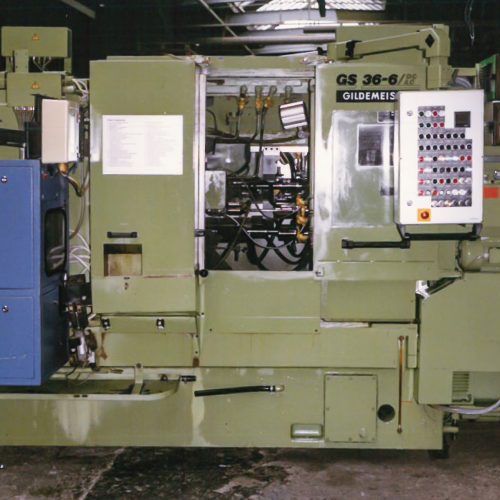

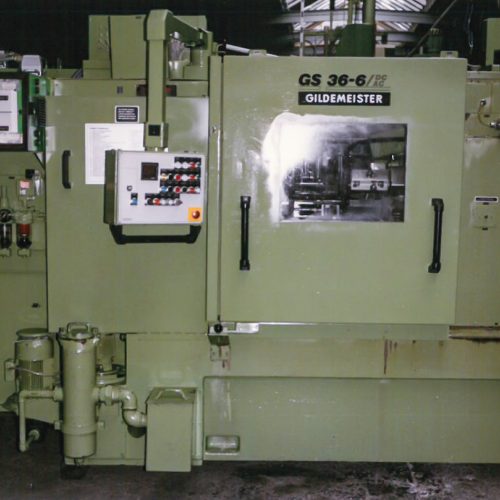

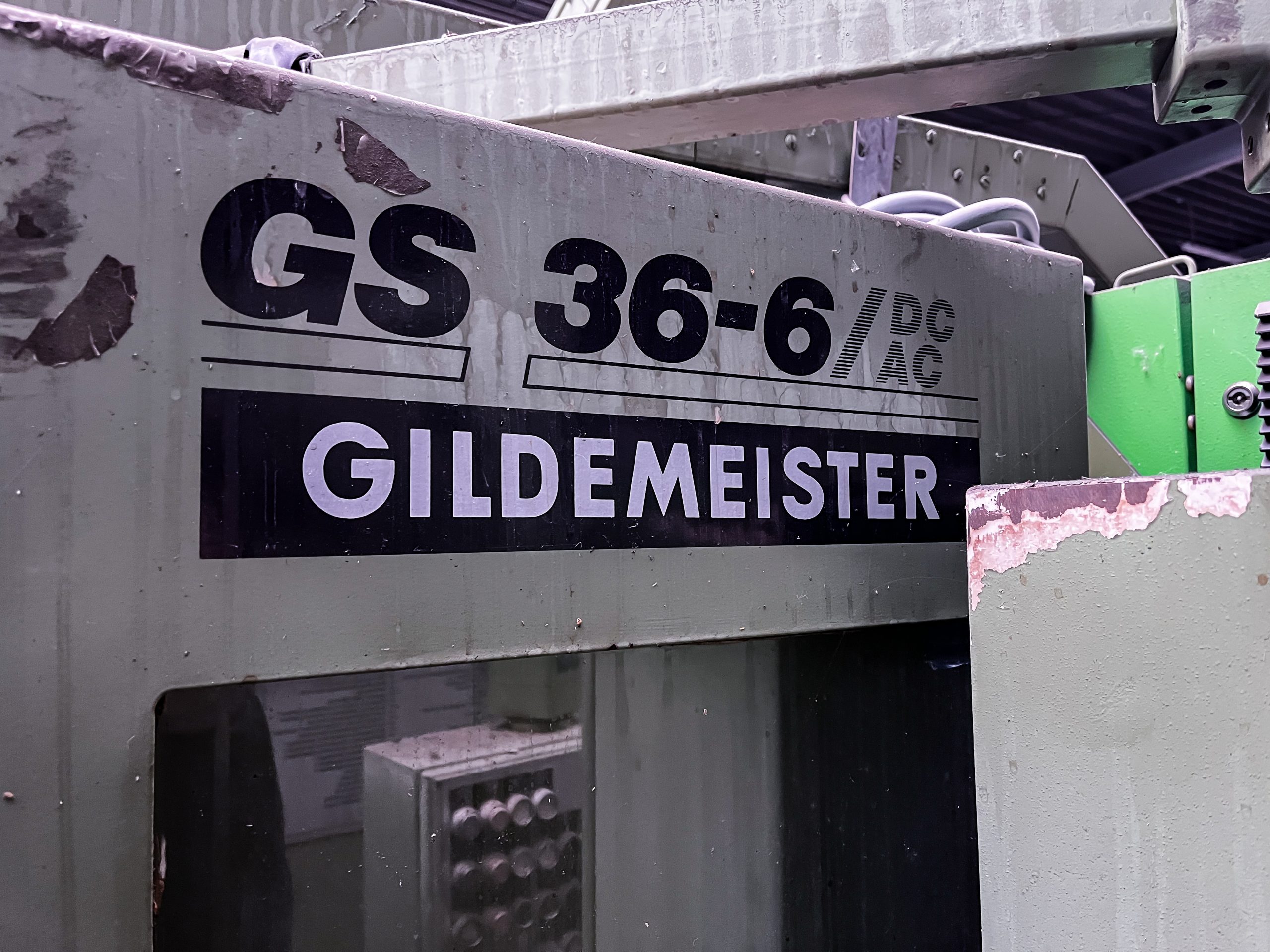

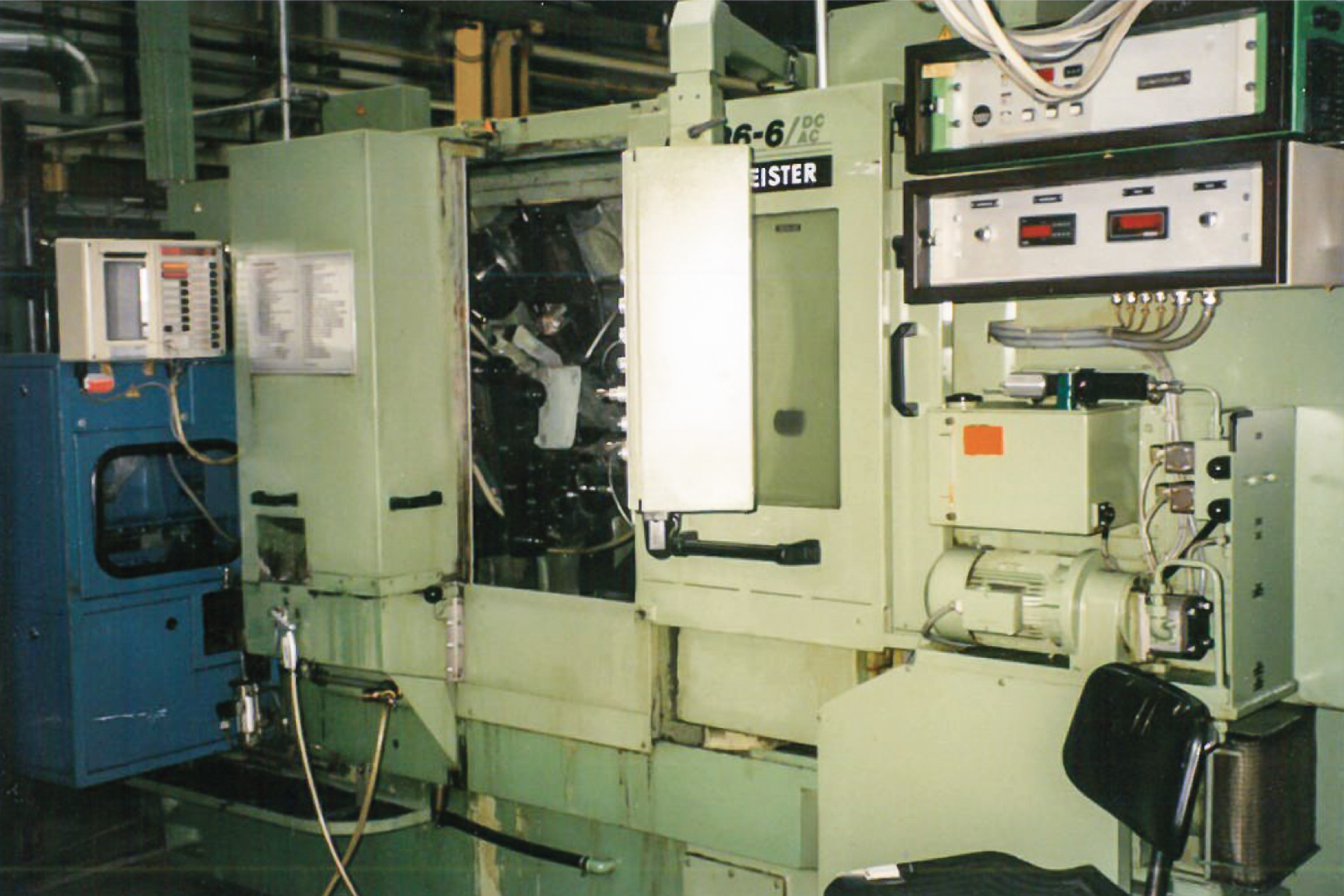

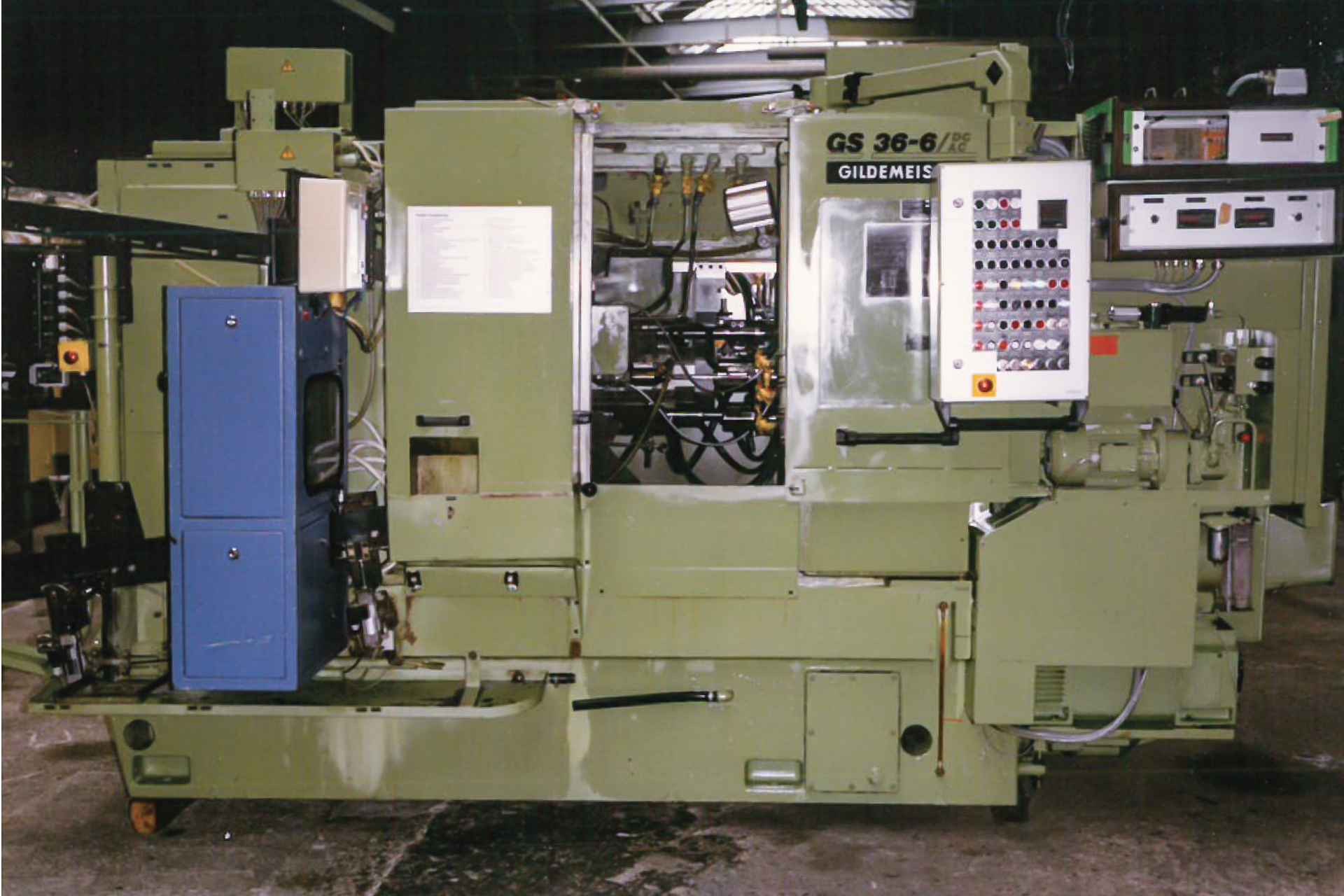

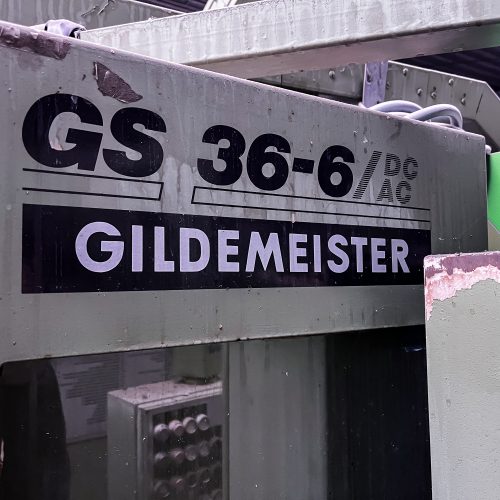

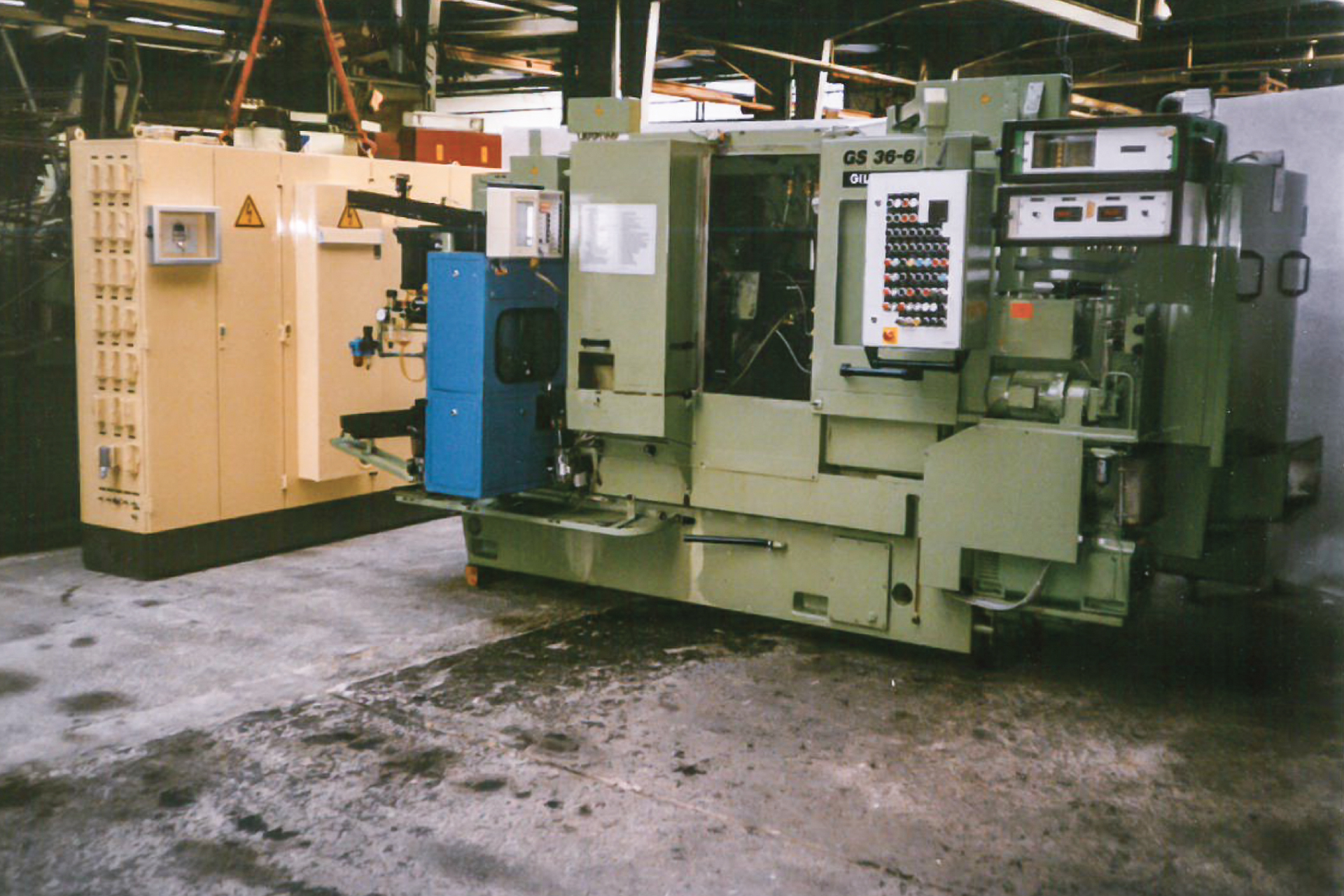

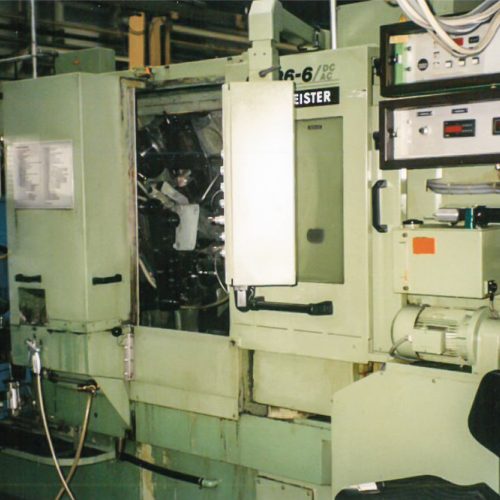

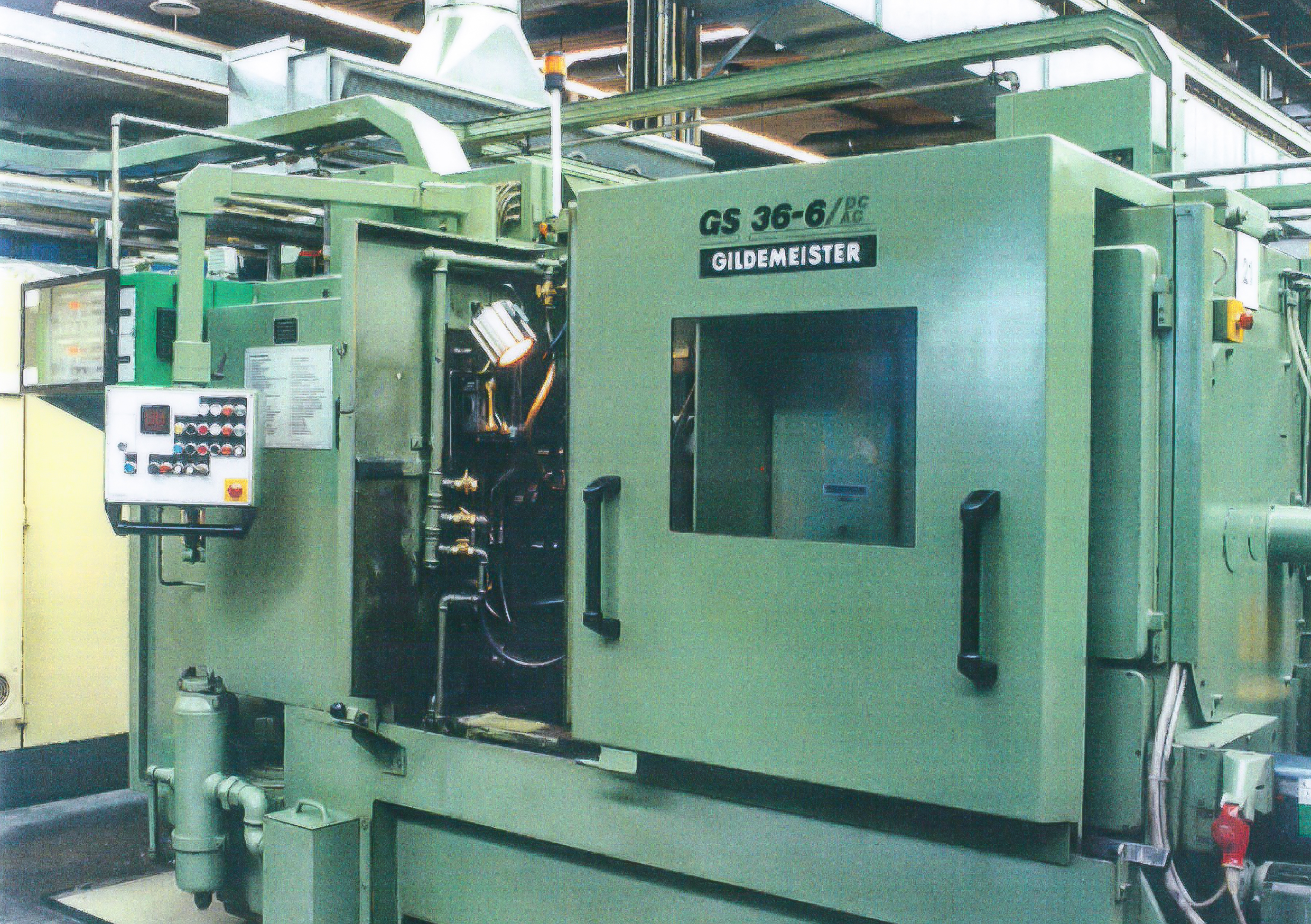

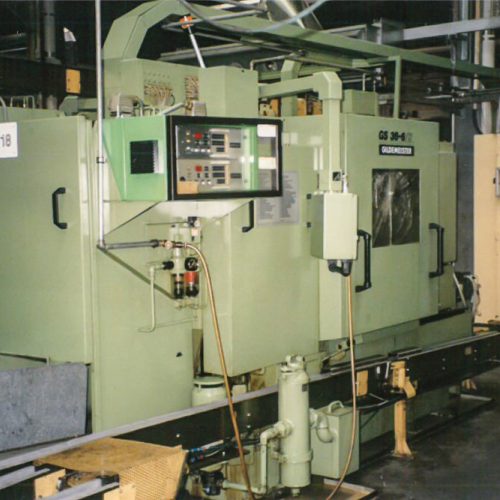

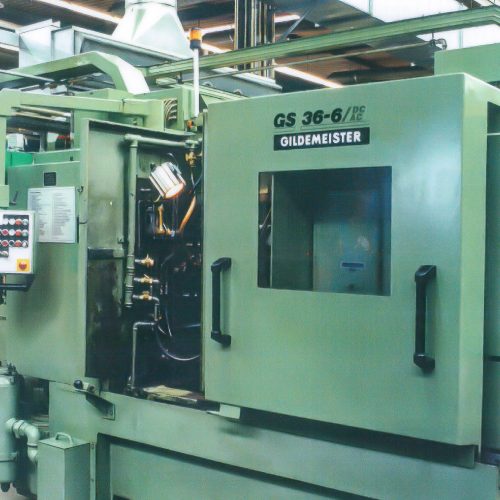

Gildemeister GS 36 – 6 A/C Portal-Drehautomat

Hinweis: Wir haben von dieser Maschine 6 Stück am Lager!

Hersteller: Gildemeister

Type: GS 36 – 6 A/C

Maschinen Nr.: 7.0176

Baujahr: 1987

Gewicht: 11t

Allgemeines / technische Daten:

Portal-6Spindel Drehautomat mit Messvorrichtung und automatischer Zuführung

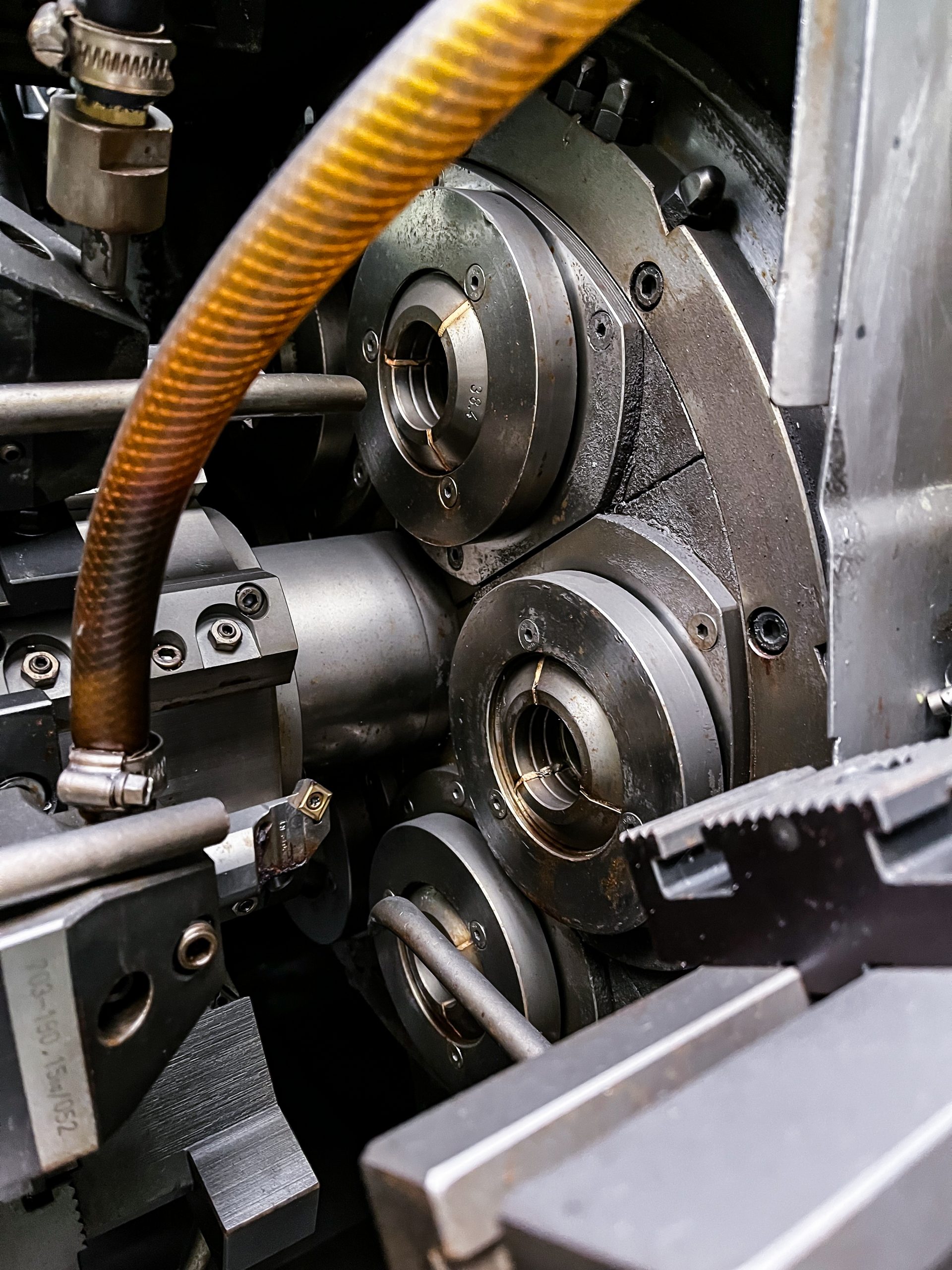

Spindelteilkreis: 300mm

Anzahl der Längsschlitten: 6

Anzahl der Querschlitten: 2

gr. Querschlittenhub: 60mm

gr. Längsschlittenhub: 125mm

Spindeldrehzahlen: Stufenlos 562 – 3373 U/min

Hauptzeitbereich: Stufenlos 1,95 – 78 sek.

Nebenzeitbereich:  0,79 – 2,13 sek.

Antriebsleistung: Gleichstrommotor Spindeln 20kW; Vorschübe 8kW

Aufstellfläche: ca. 1720 x 4700mm

Bemerkung:

Die Maschine ist nicht für Stangenarbeit umrüstbar.

Ausstattung:

– 1 Schleichgangantrieb für Einrichtbetrieb

– 1 automatische Zentralschmiereinrichtung

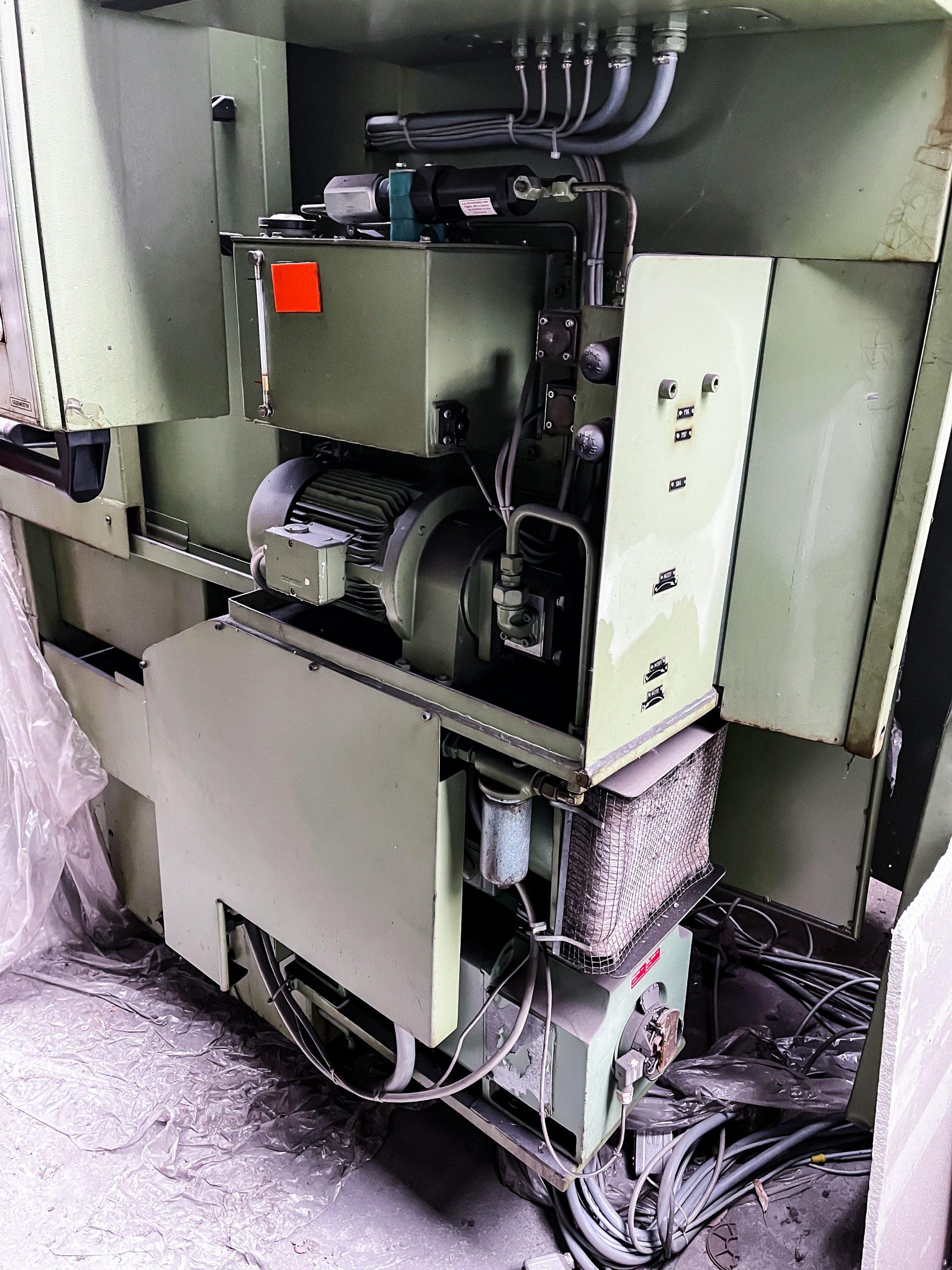

– 1 Kühlmitteleinrichtung mit Leitungen und Pumpe

– 1 Planschlitten, Lage 3 (ohne Kurven)

– 1 Planschlitten, Lage 5

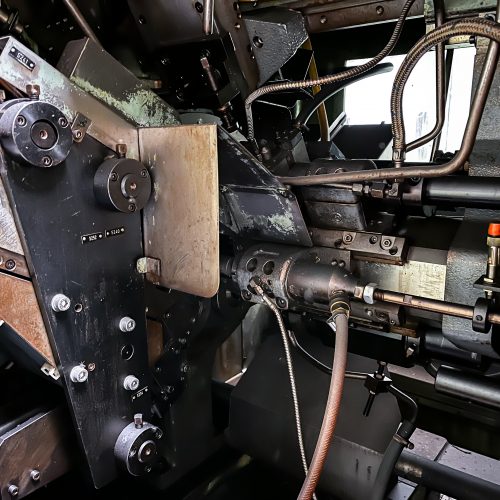

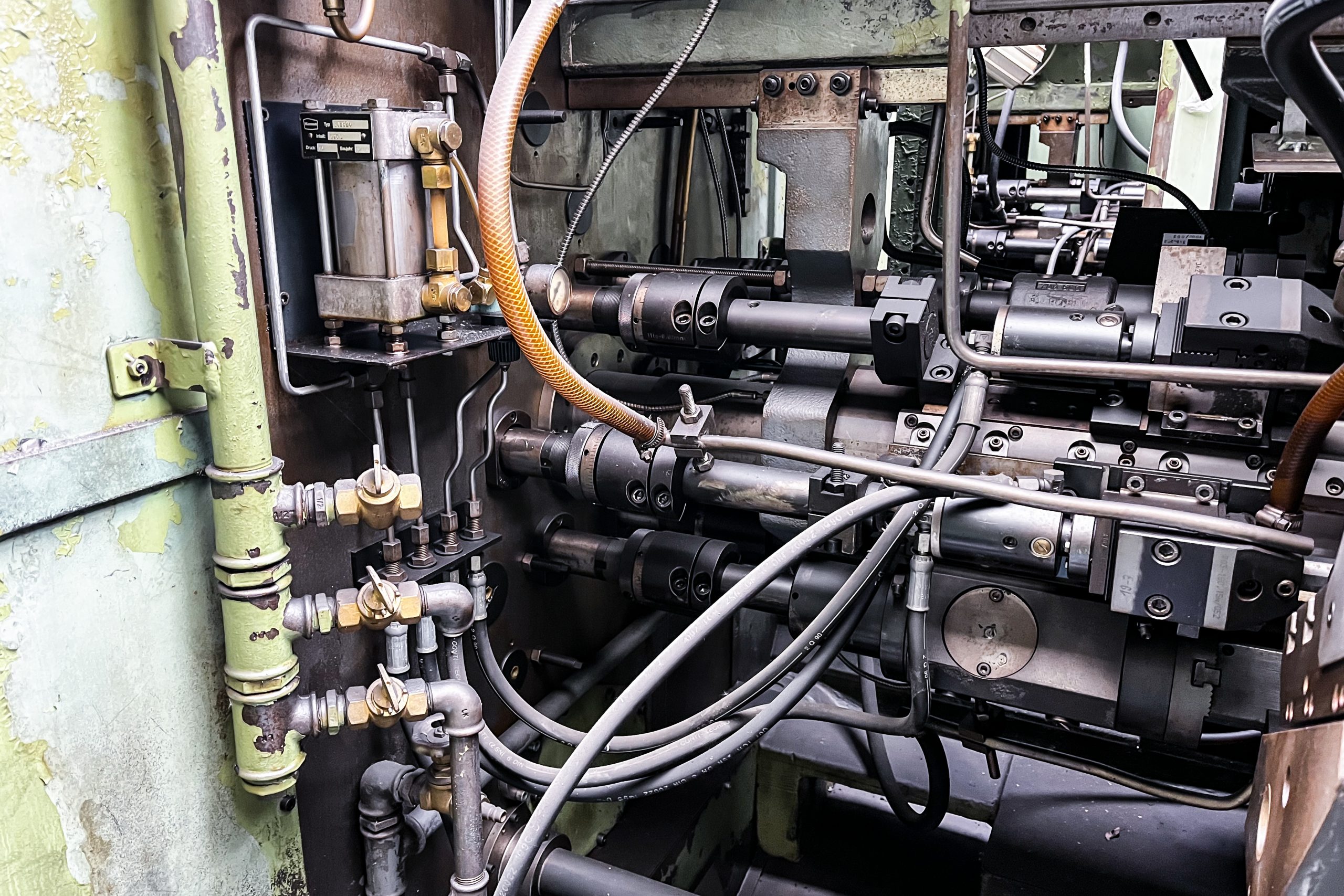

– 6 Längsschlitten (ohne Antrieb, ohne Kurven)

– Vorschub für unabhängigen Längsschlitten, flexibel, Lage 1-6

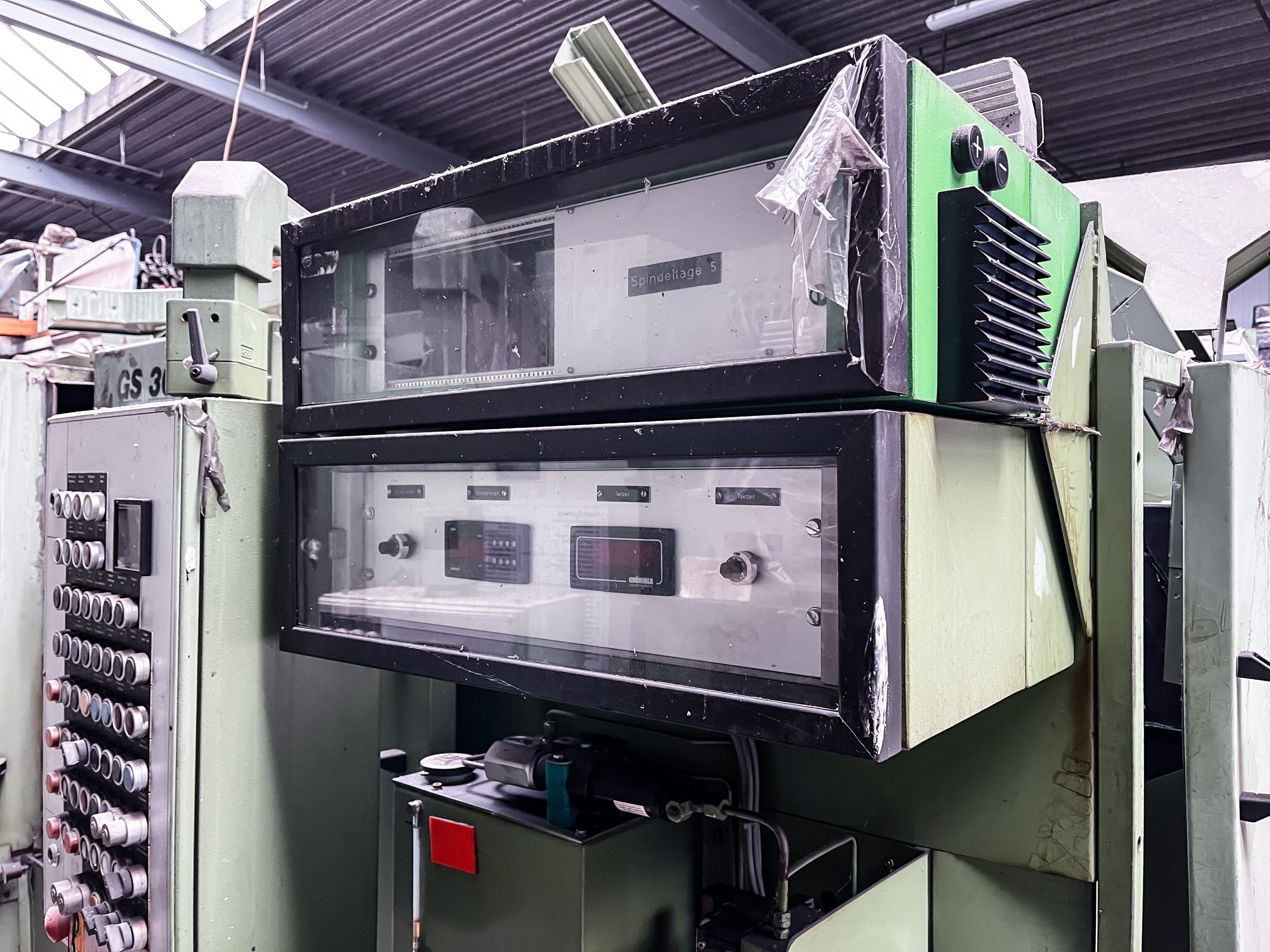

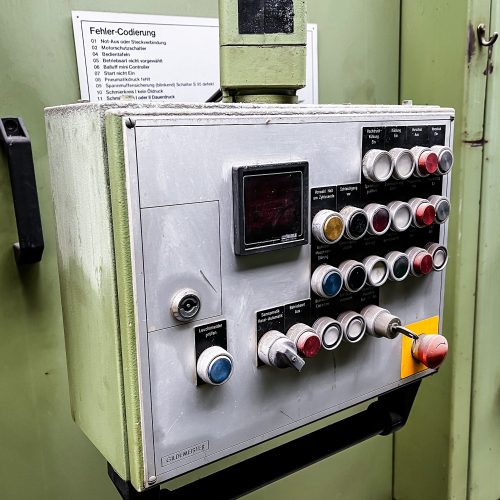

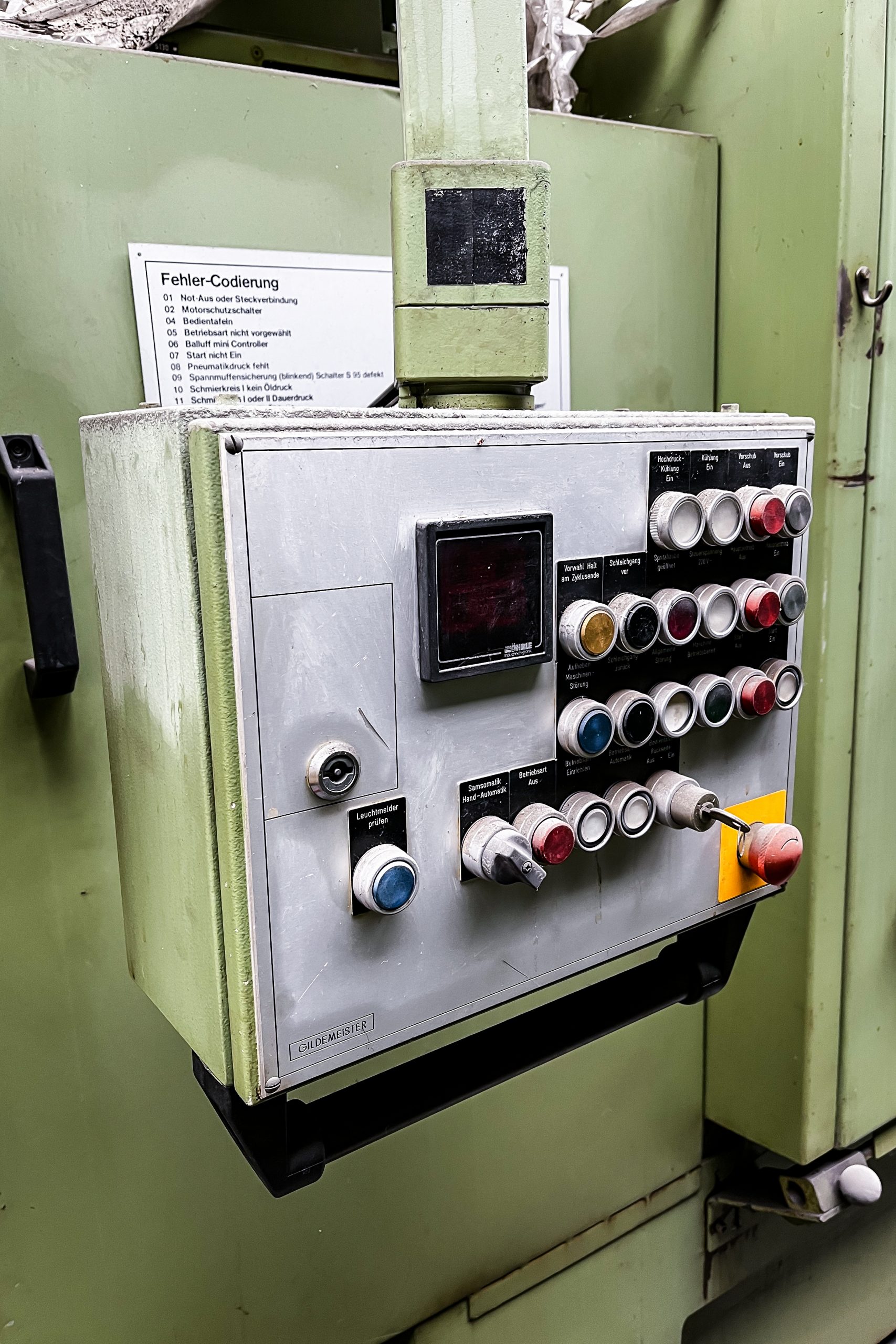

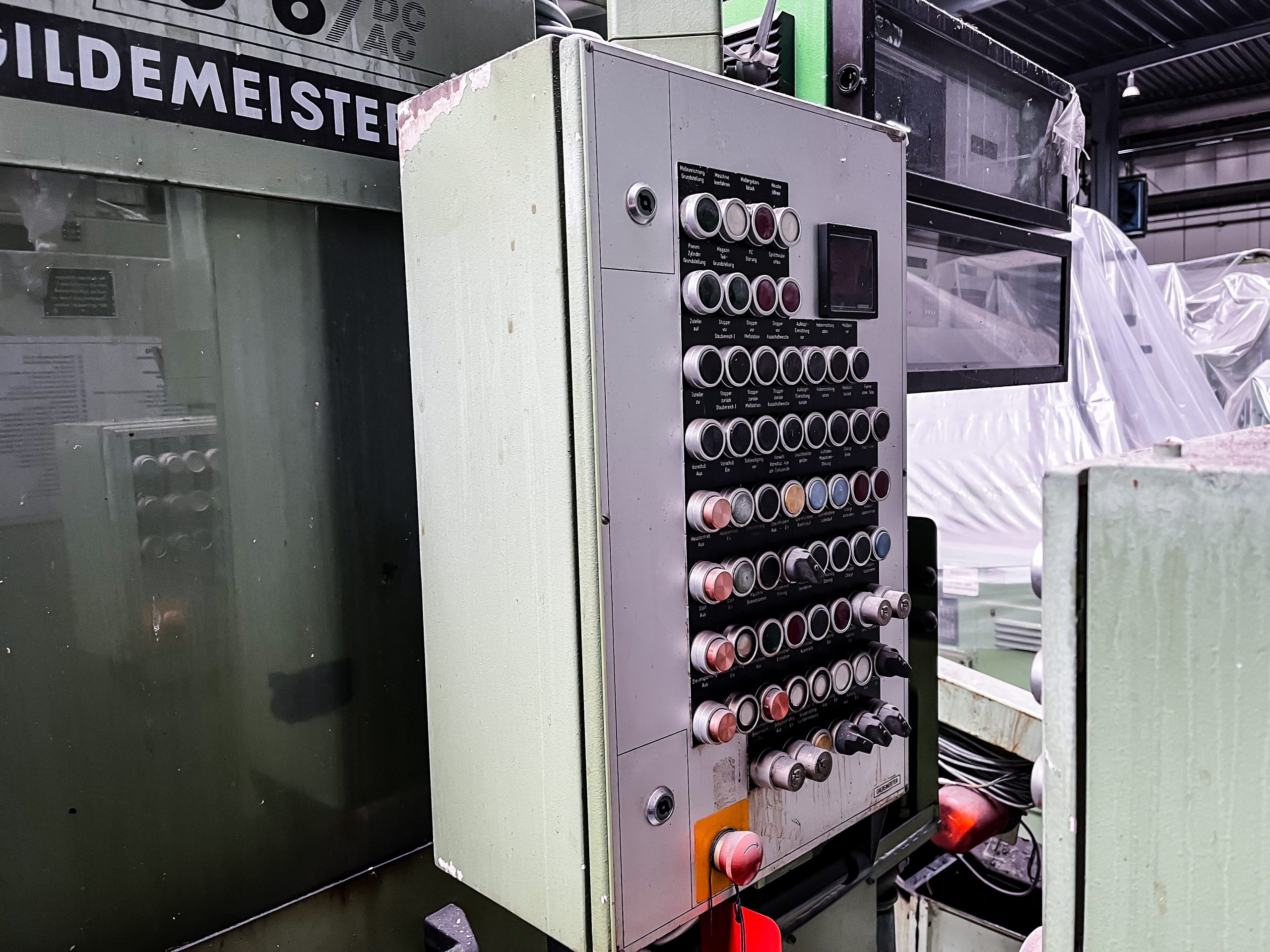

– Speicherprogrammierbare Steuerung IPC 620

– Lärmschutzmaßnahmen 80db

– Automatische Vorschubwiedereinschaltung mit elektrischer Absicherung der Nebentür

– Schanierband-Späneförderer

– Ausführung der Maschinen mit DC-Antrieben für Drehzahl und Vorschub

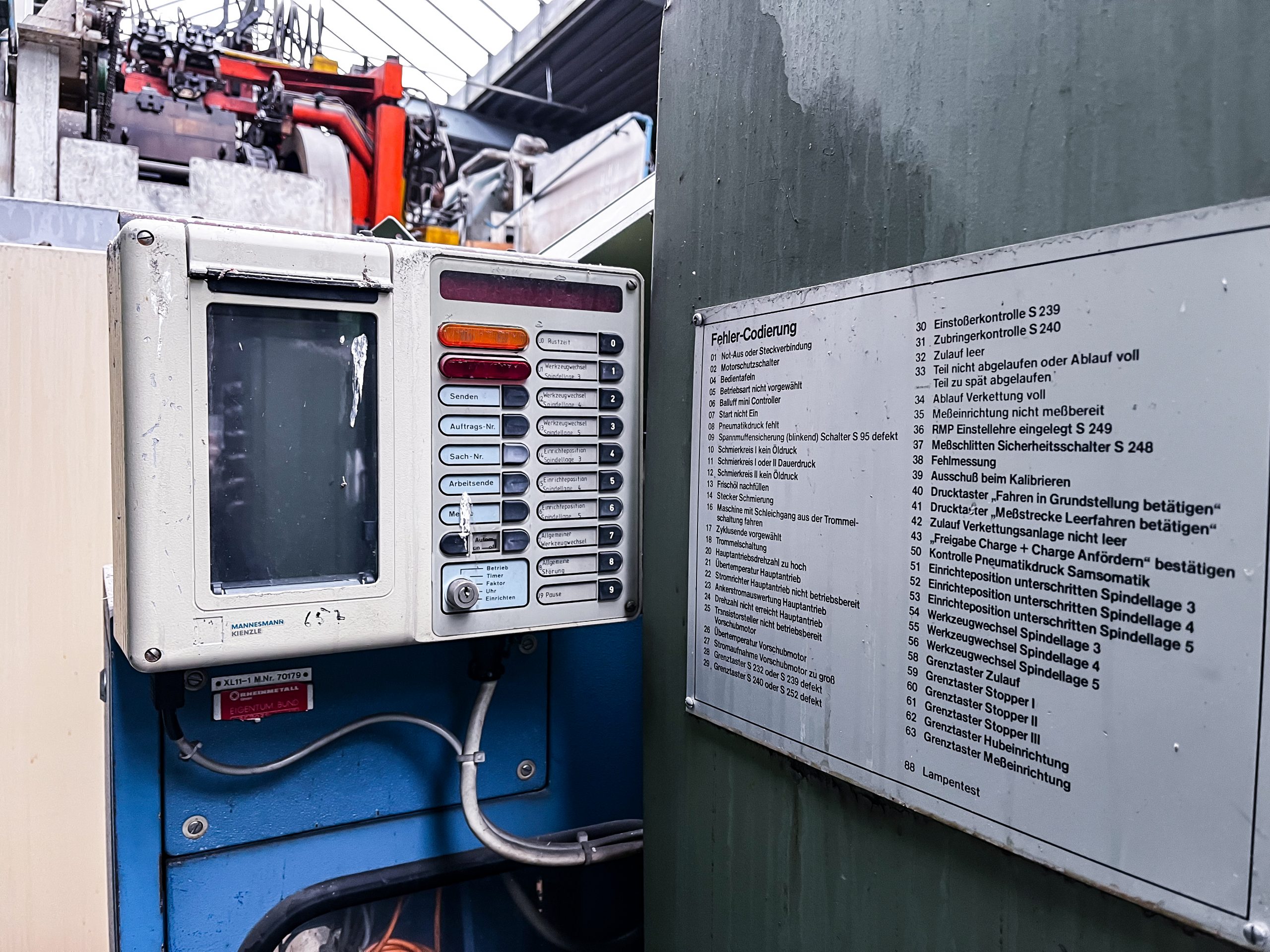

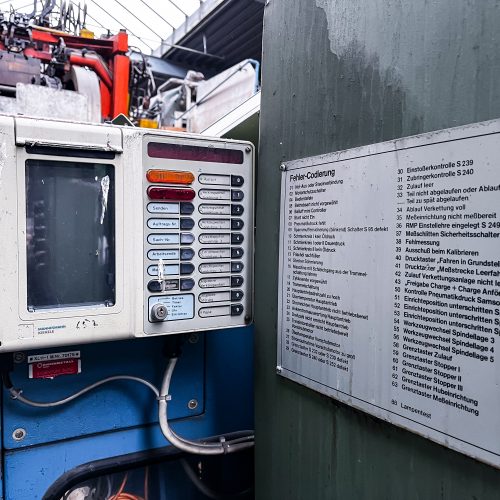

– KIENZLE-Terminal 2450-07 mit Signalschnittstelle und Datenübertragungssteuerung

Zubehör:

Elektrische Ausführung:

Die elektrische Ausrüstung besteht aus einem Gleichstrom Hauptantrieb mit Leistung 20 kW für

den Spindelantrieb und einem Drehstrom Servomotor für den Vorschubantrieb mit der Leistung

8kW (Schutzart IP 54) und entsprechenden Schalt- und Steuergeräten sowie der erforderlichen

Installation. Gesamtanschluss der Maschine 32kW/h.

Datenblatt:

Gildemeister GS 36 – 6 A/C Portal-Drehautomat (WKG 743)

Gildemeister GS 36 – 6 A/C portal-automatic lathe (WKG 743)
