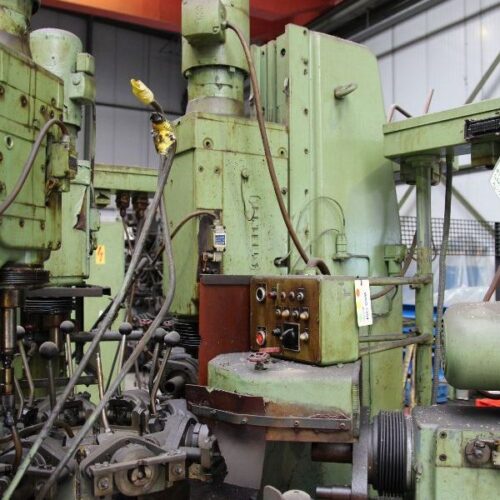

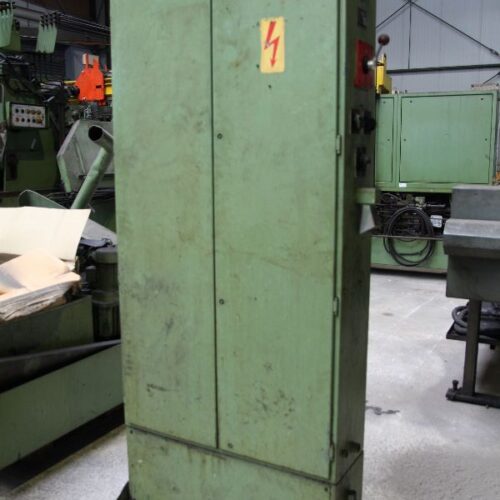

Steinel BE 10 VK Rundtakt Sonderbohrmaschine
-WKG 1354-
Hersteller: Steinel
Modell: 8 Stationen
Bohreinheiten: Typ Steinel BE 10 VK

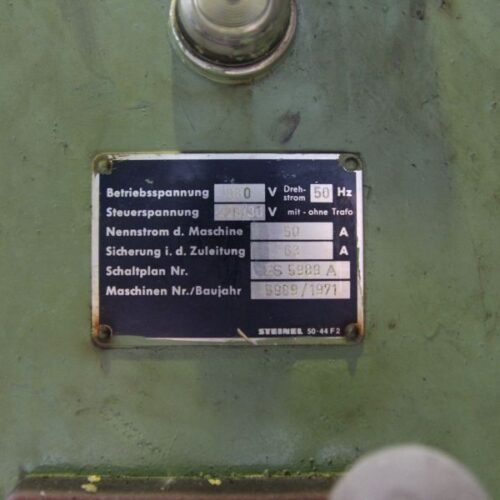

Baujahr: 1971
Gewicht: ca. 4.500kg
Allgemeines / technische Daten:

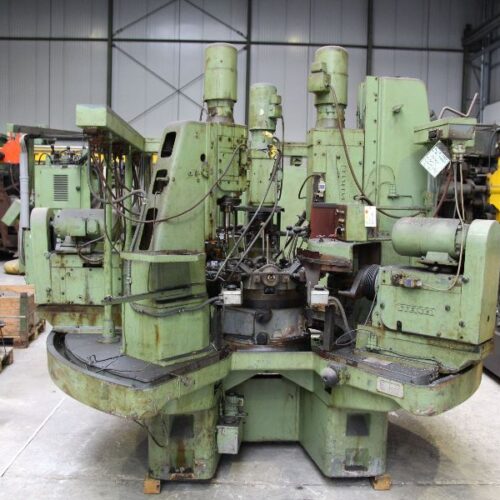

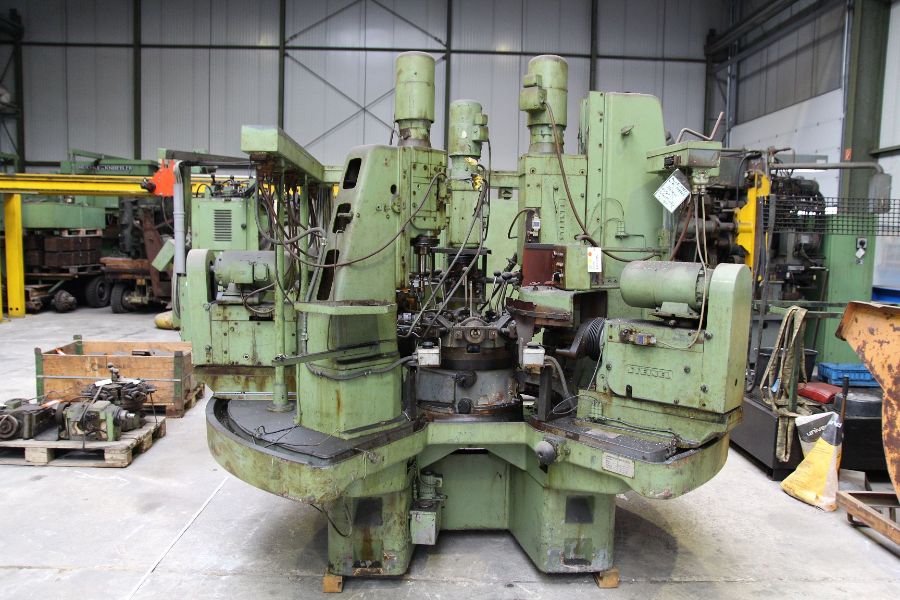

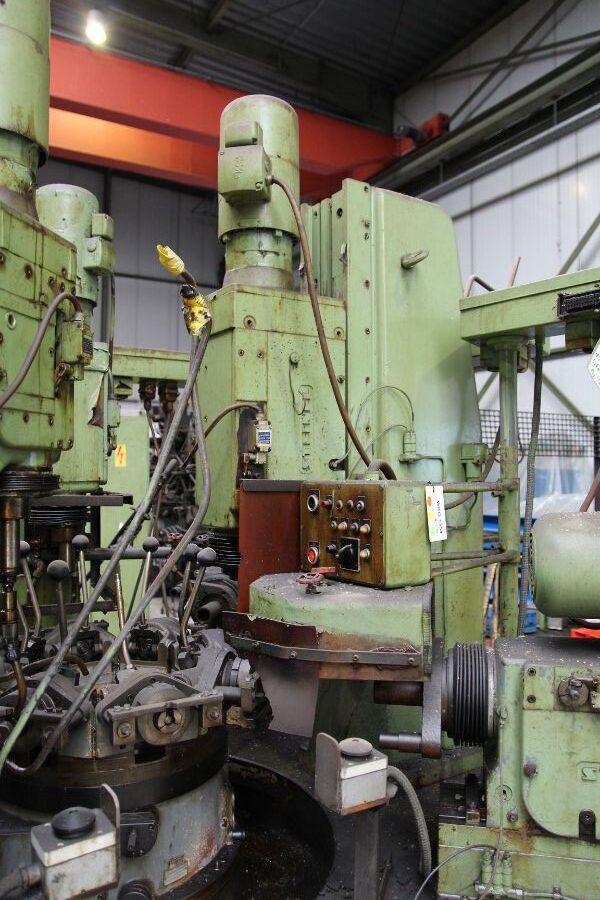

8 Stationen Rundtakt -Sonderbohrmaschine für senkrechte und waagerechte Bohrungen in Werkstücke über manuelle Spanzangen Klemmung.
Bohreinheiten: 7 Stück
Station 1 – Be- und Entladen

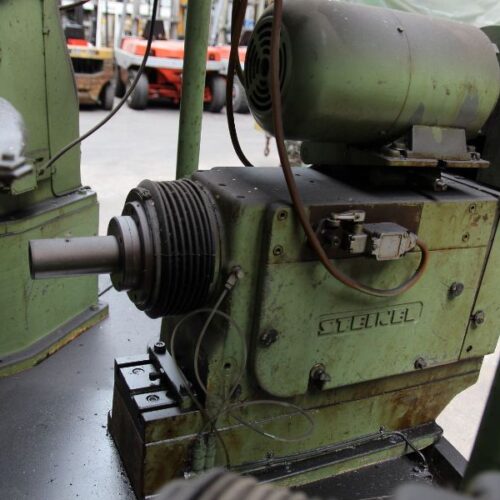

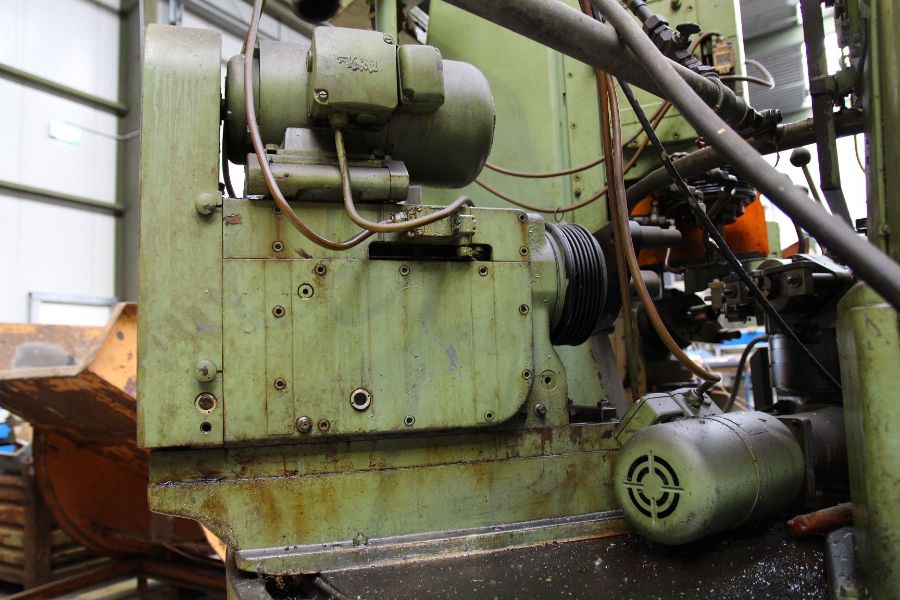

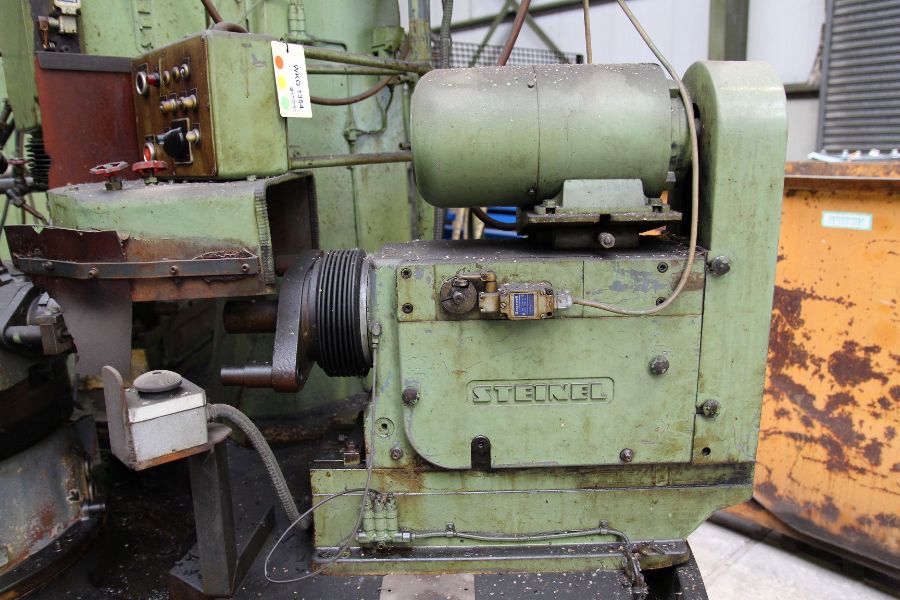

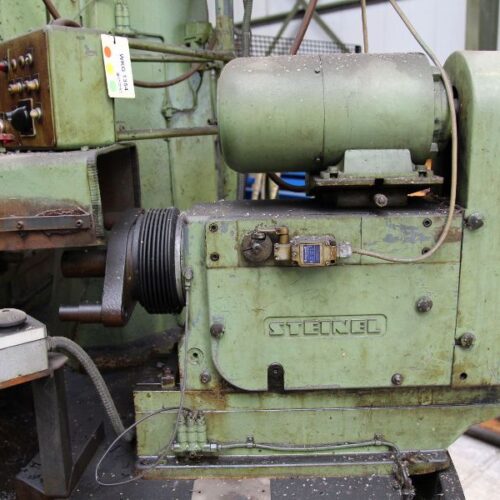

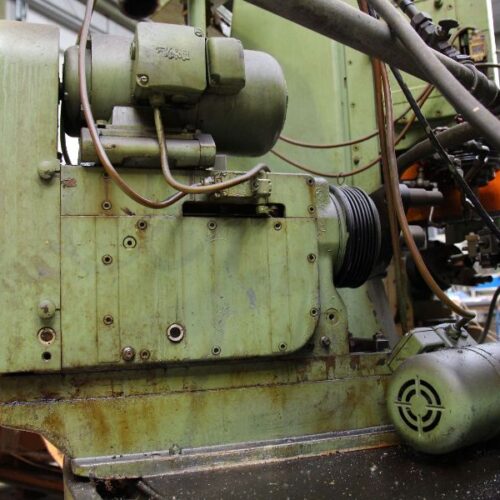

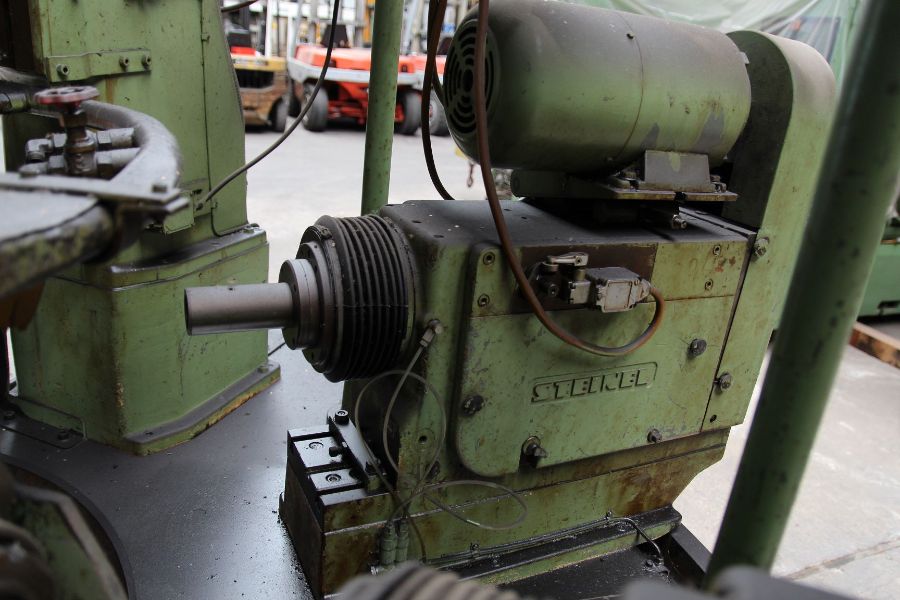

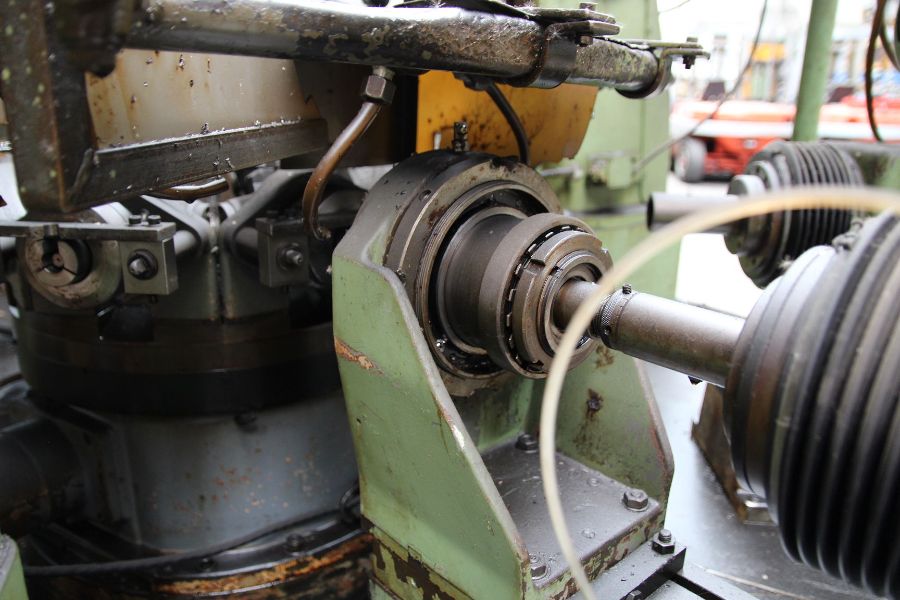

Station 2 – waagerechte Bohreinheit Typ: BE VK, Leistung 2,2/3kw, Aufnahme: Stellhülse Ø 36mm

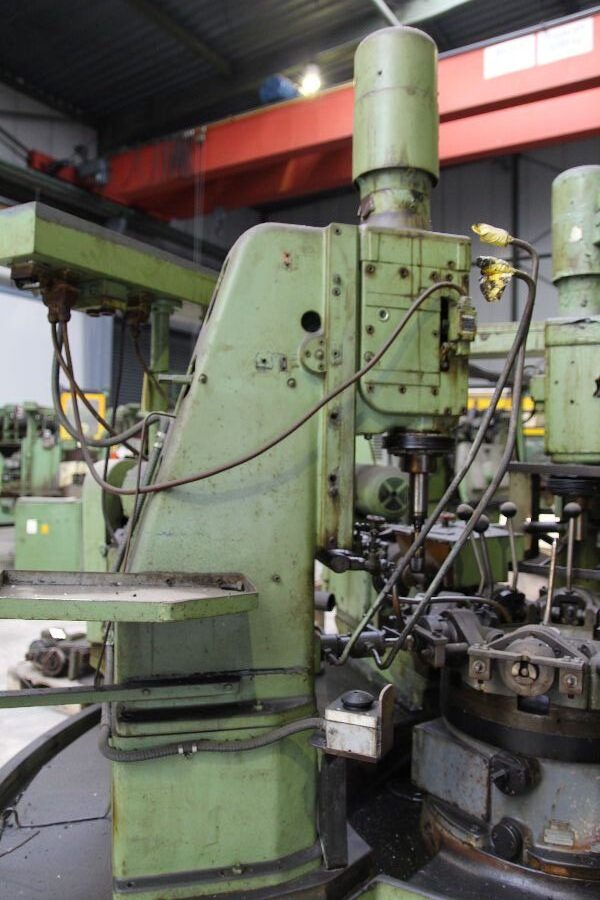

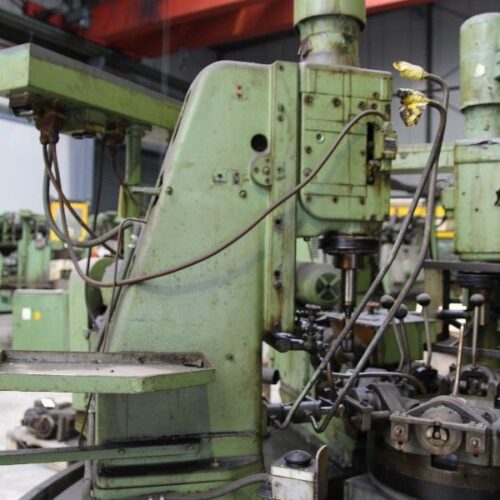

Station 3 – senkrechte Bohreinheit Typ: BE VK, Aufnahme für Spannzangen
Station 4 – waagerechte Bohreinheit Typ BE VK, Aufnahme: Stellhülse Ø 36mm
Station 5 – senkrechte Spindeleinheit Typ BE VK, Aufnahme: Stellhülse Ø 28mm
Station 6 – waagerechte Bohreinheit Typ BE VK mit Zusatzführung, Aufnahme: Stellhülse Ø 28mm
Station 7 – waagerechte Bohreinheit Typ: BE VK, Leistung 2,2/3kw, Aufnahme: Stellhülse Ø 36mm
Station 8 – senkrechte Spindeleinheit Typ: BE VK, Leistung 2,2/3kw, Aufnahme: Stellhülse Ø 28mm

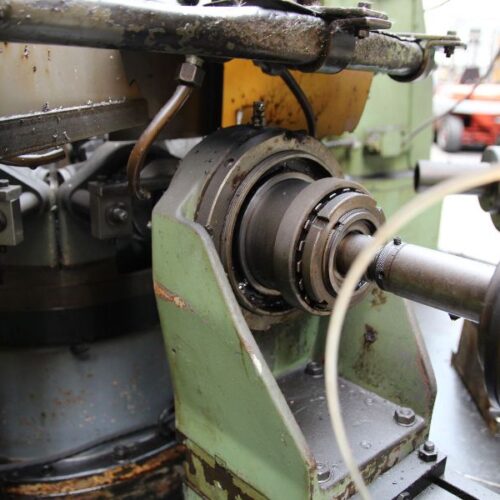

Vorschub der Bohreinheiten: mechanischer Vorschub über Pinole

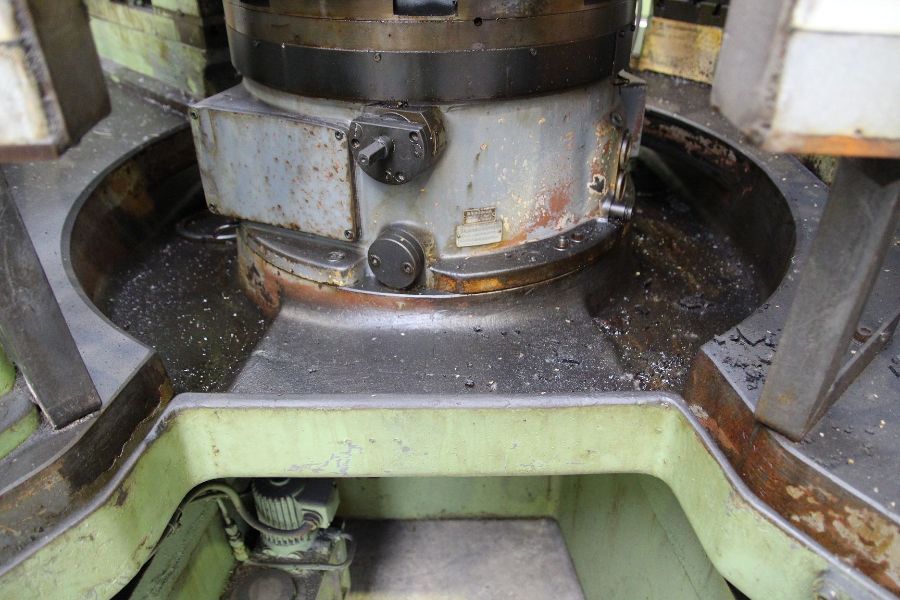

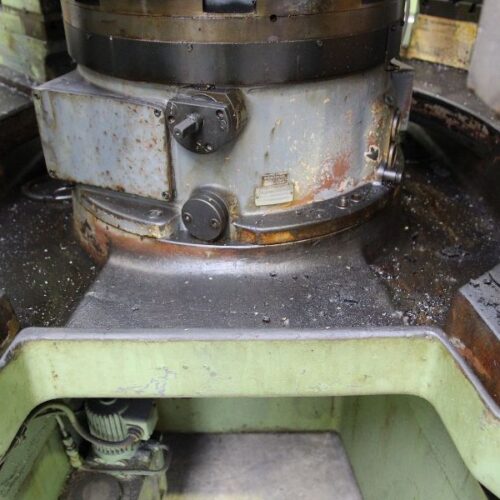

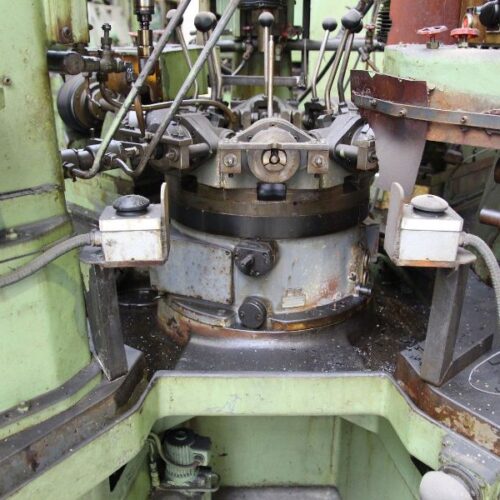

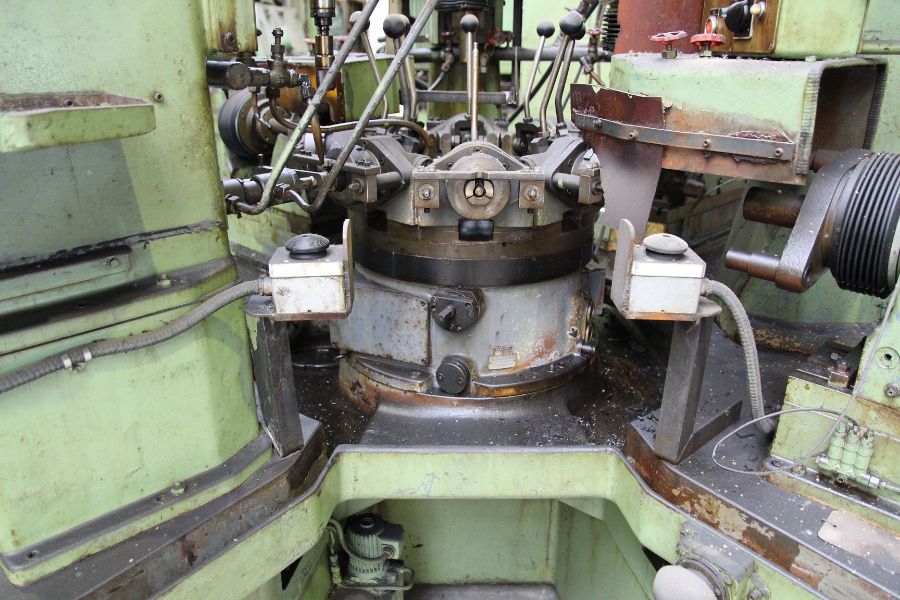

Rundtakttisch: mechanisch taktend in 8 Positionen Ø 500mm

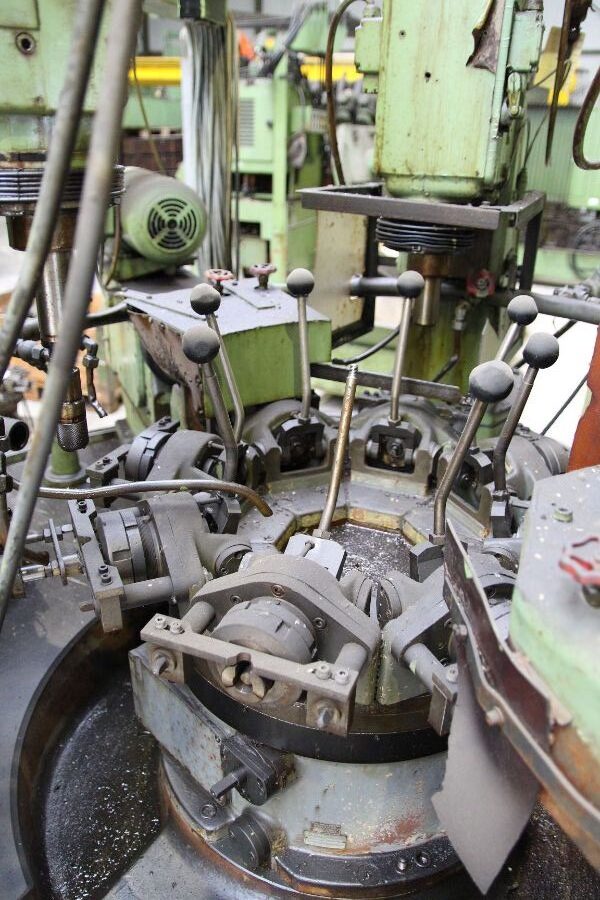

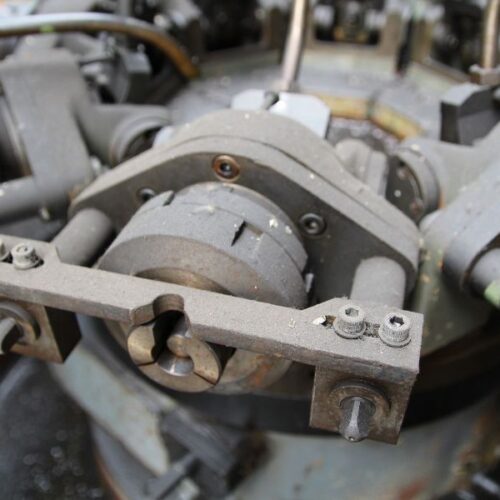

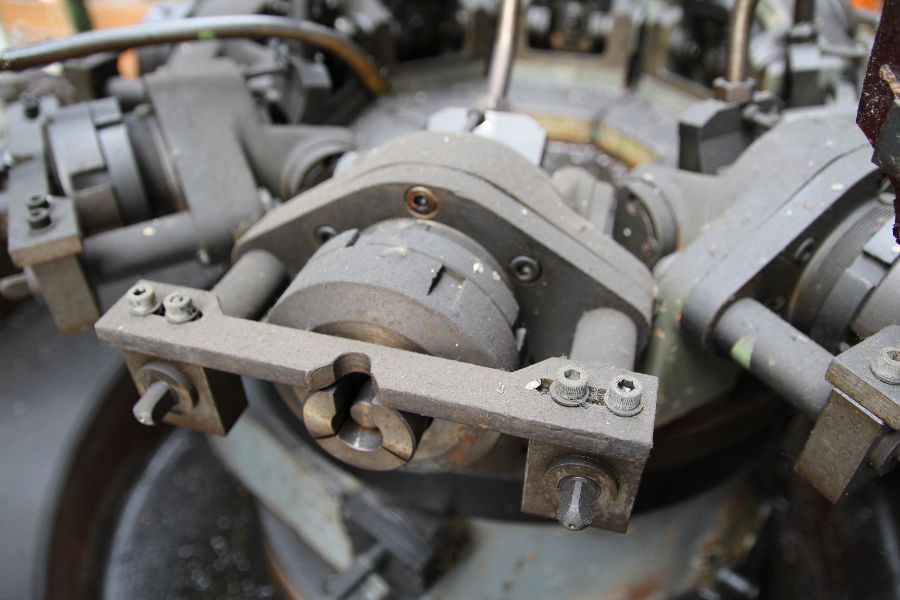

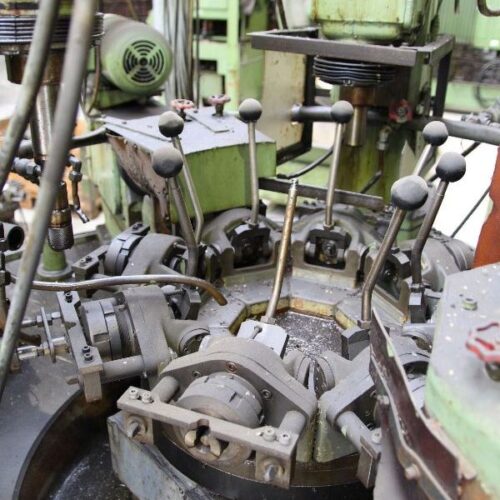

Spannung Werkstück: handbetätigt über Spannzange Ø 45mm
Abmaße der Maschine: (b x t x h) ca. 2.600 mm x 2.400mm x 2.500mm

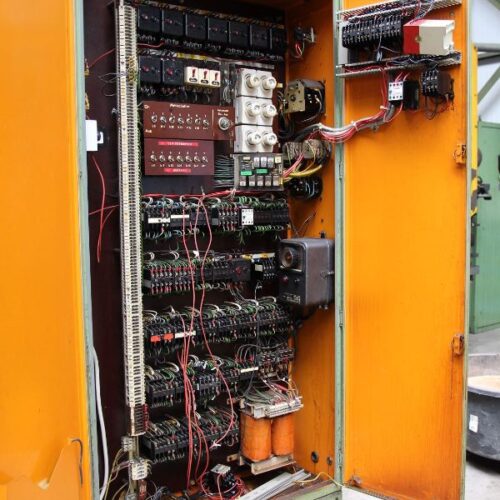

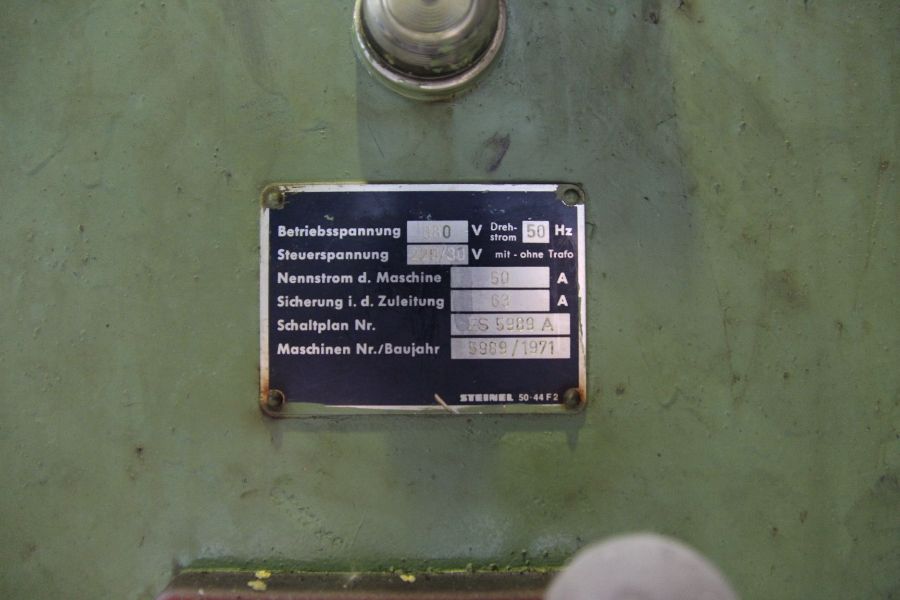

Stromversorgung / Anschlußleistung: 380Volt 50 HZ
Zubehör / Sonderausstattung:
• die Maschine ist für den Einsatz von Großserien

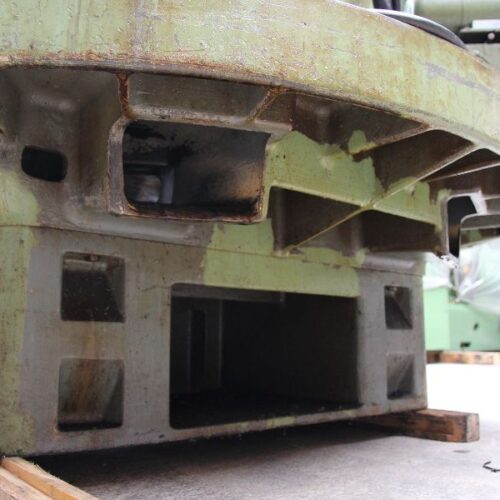

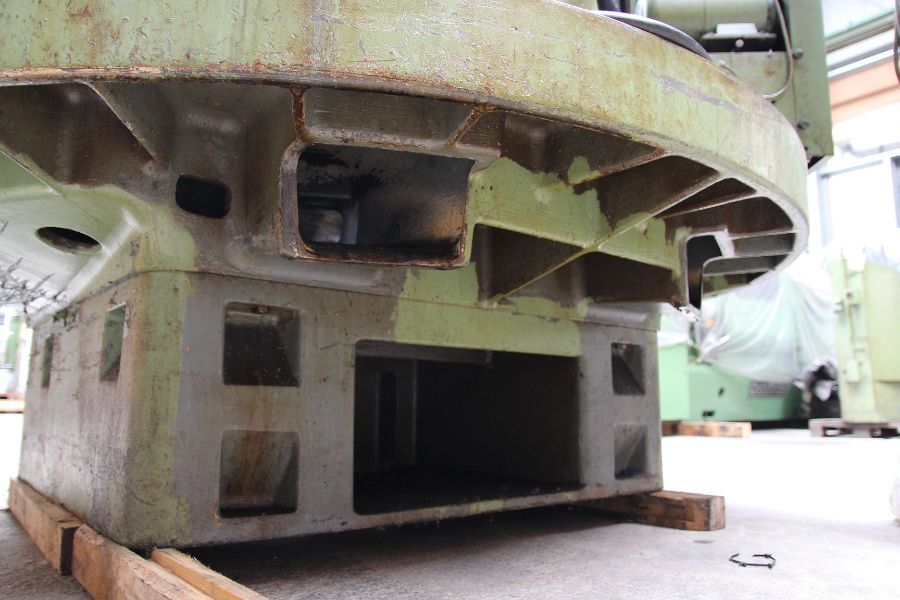

• die Maschine hat einen stabilen gegossenen Maschinentisch mit Späneabfuhr zur Maschinenrückseite mit separatem großem Kühlmittelbecken

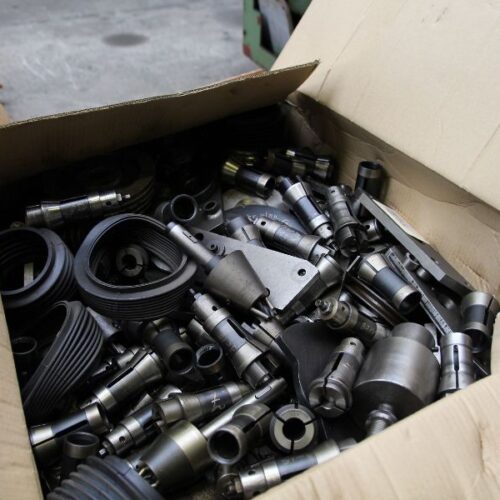

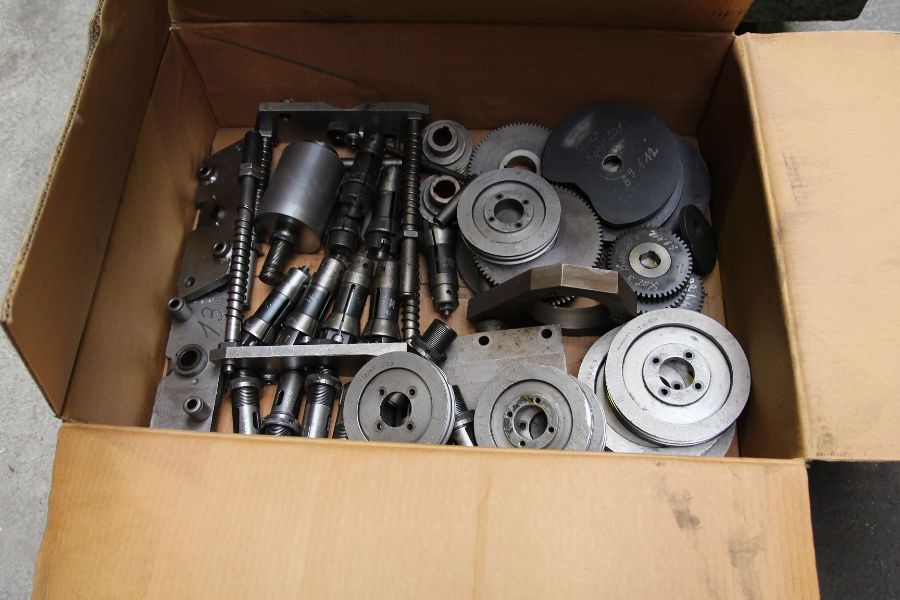

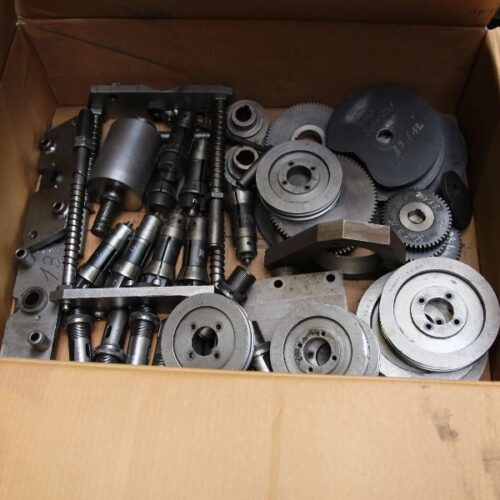

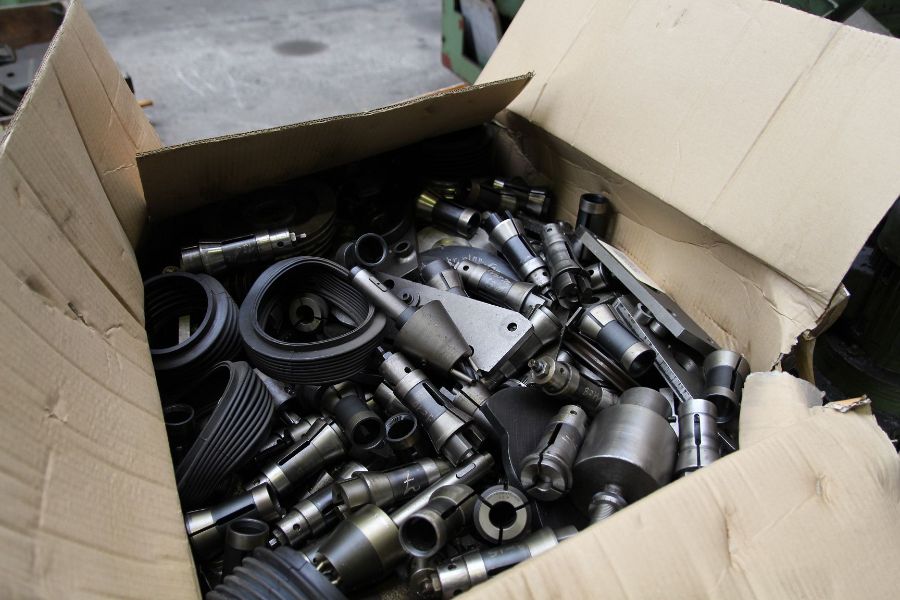

• umfangreiches Zubehör an Spann und Hilfsmittel
• die Maschine hat einen mechanisch geschalteten 8 Stationen Rundtakttisch
• Kühlmittelanlage mit Spänewanne
• Sehr stabiles Maschinenbett Idealerweise auch zum Neuaufbau einer Sondermaschine geeignet
