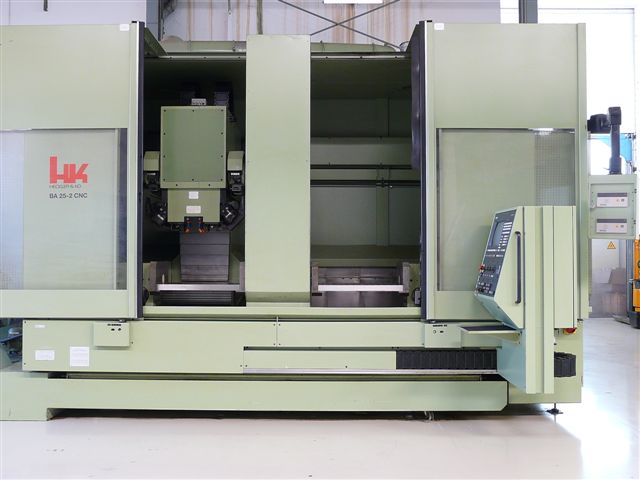

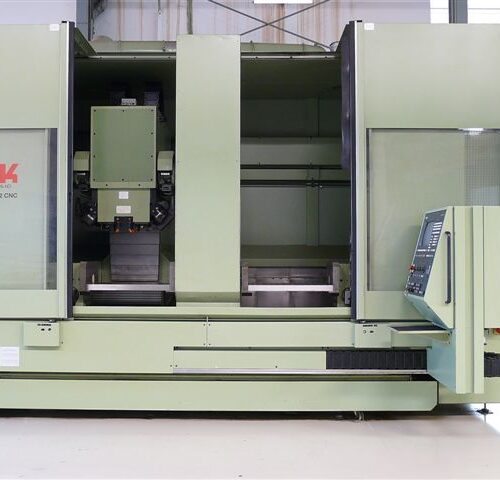

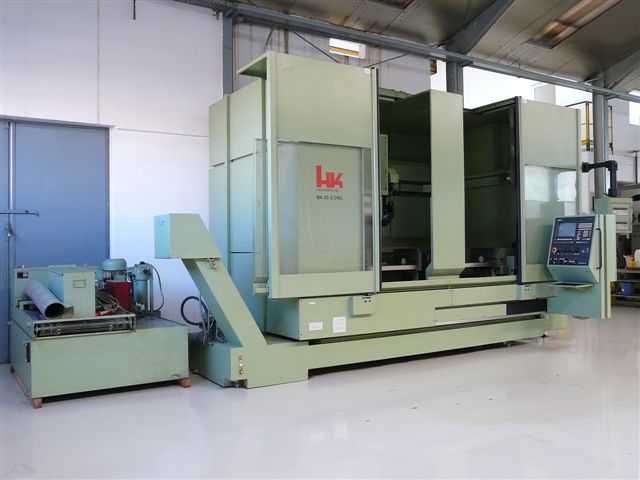

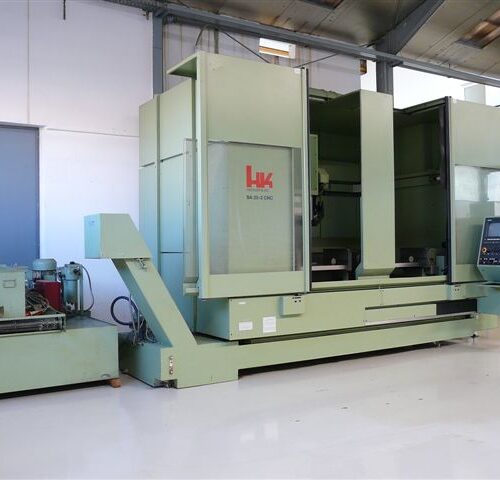

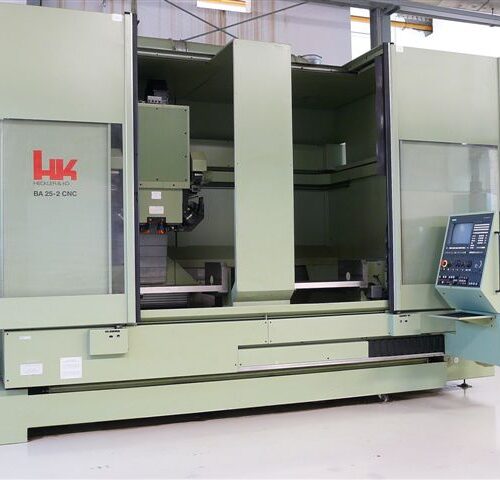

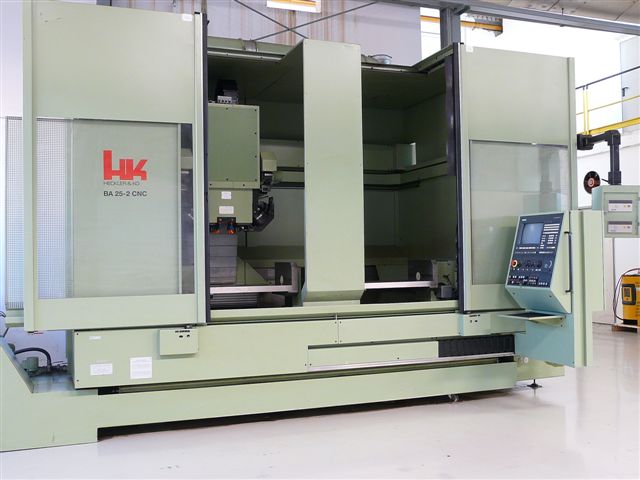

Heckler & Koch BA 25-2 CNC Bohr- und Fräszentrum

WKG 1247

Verfahrweg X-Achse: 1500 mm
Verfahrweg Y-Achse: 420 mm
Verfahrweg Z-Achse: 400 mm
Aufspannflaeche: 2 x 700 mm x 420 mm
max. Tischbelastung: 800 kg

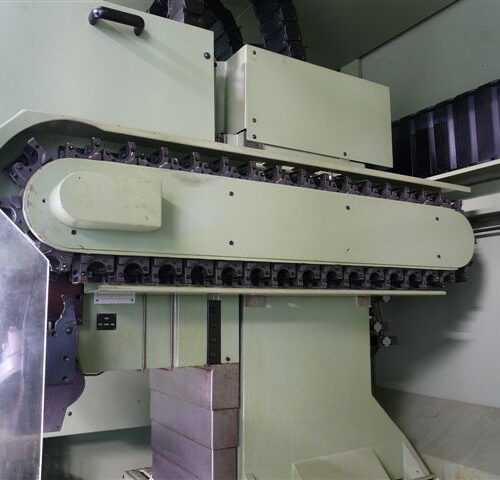

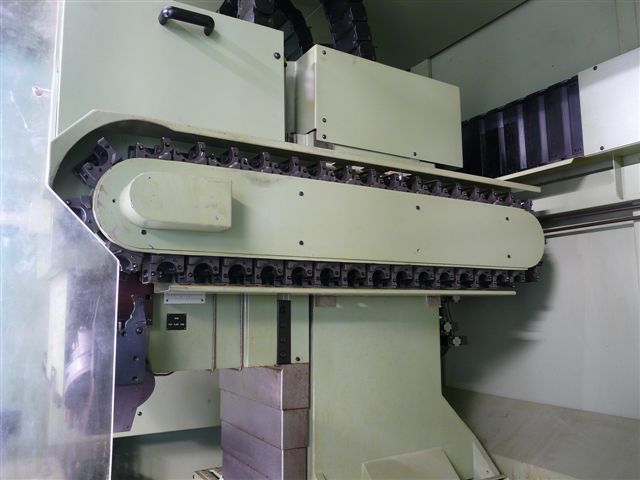

Anzahl der Werkzeuge: 0 2 x 36 Stueck
Werkzeugaufnahme: SK 40
gr. Vorschub: 25 m/min
Gewicht: 9 t
Flächenbedarf: 6,50×4,5×3,1 m
kl. Drehzahl: 50 U/min
gr. Drehzahl: 7500 U/min-stufenlos
Eilgang: 25000 mm/min

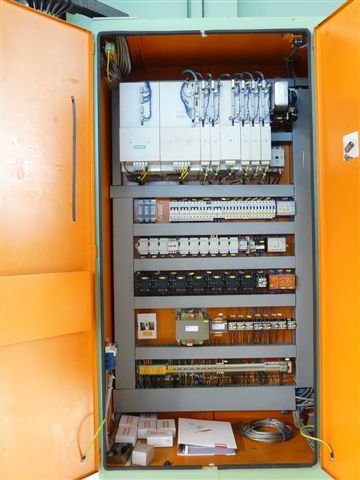

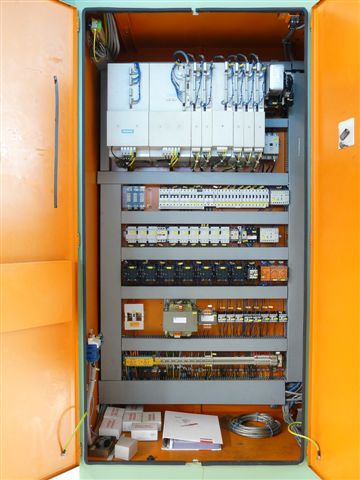

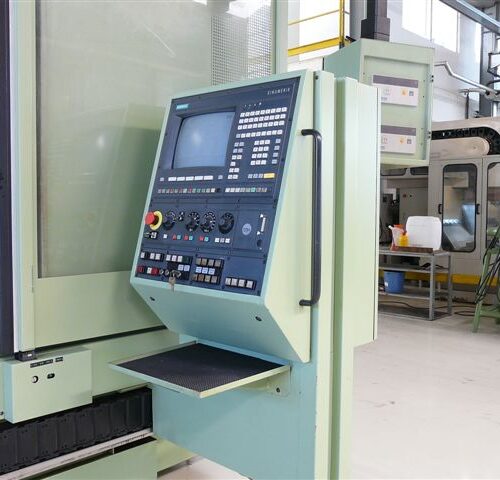

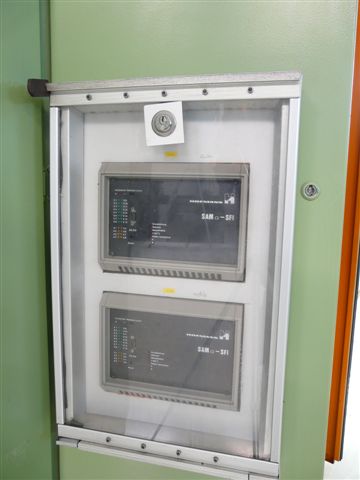

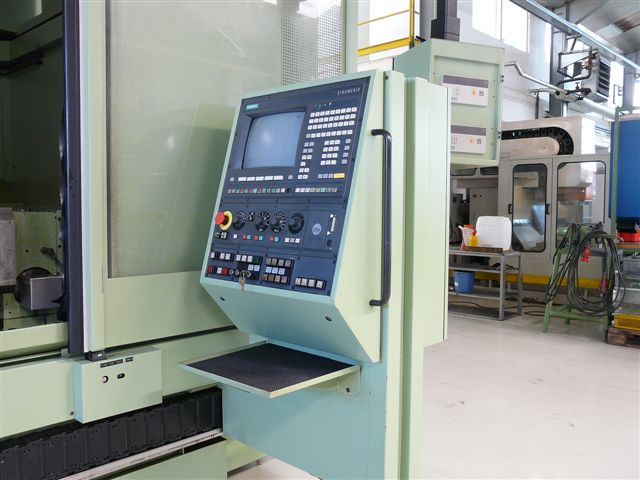

Steuerung: Siemens Sinumerik 820 M GA 3 + 2 x Einachsen-Schrittmotorsteuerung Sama SFI
jetziges Spannsystem: pro Platz je 1 NC-Teilapparat mit Gegenlager, Traegerplatte, Drehverteiler und hydr. Klemmung und 4-fach Teilapparart mit Drehverteiler in Sonderausfuehrung und sep. NC-Steuerung
Spannsystem: 4-fach Teilapparat besteht aus 4 -2 Backenfuttern, Spanndruck 12bar Fabr.: Hofmann HMR 4/kombi 294/4

Werkzeugbruchkontolle Meutrsuix ATM B310

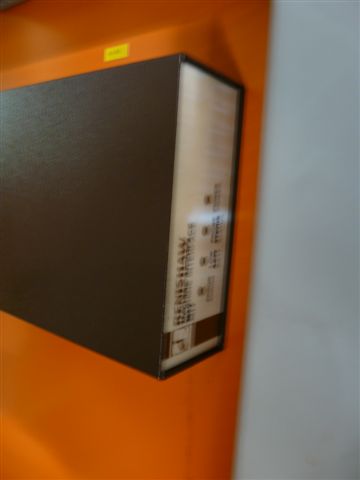

Renishaw Messtastersystem (ohne Taster)

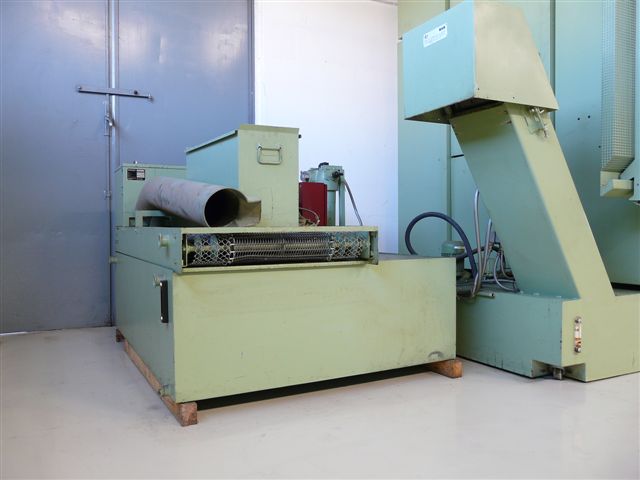

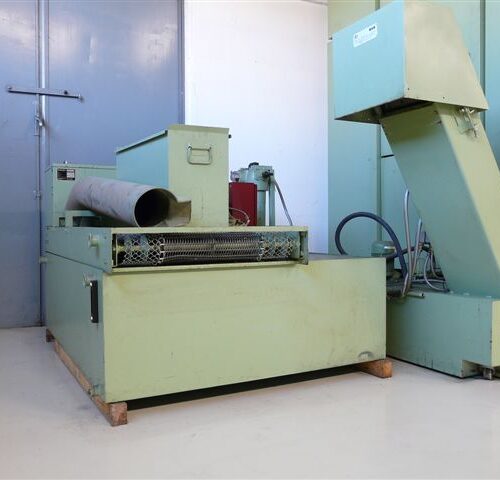

Kuehlmittelanlage mit Spaenefoerderer, Filteranlage und Feinfilter
