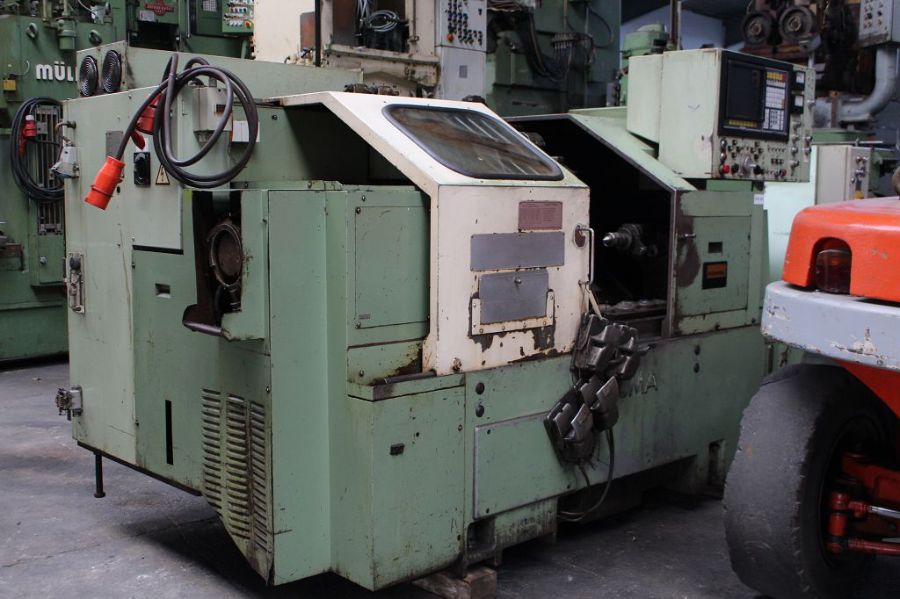

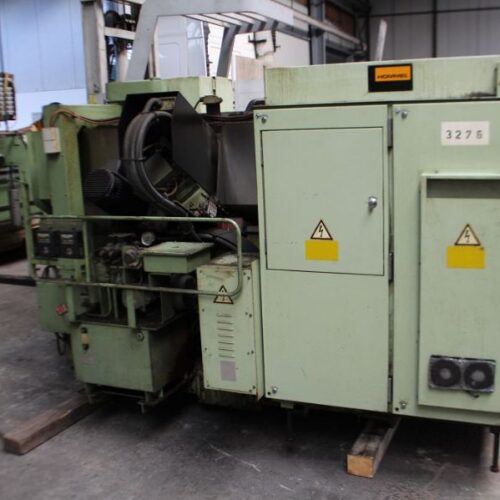

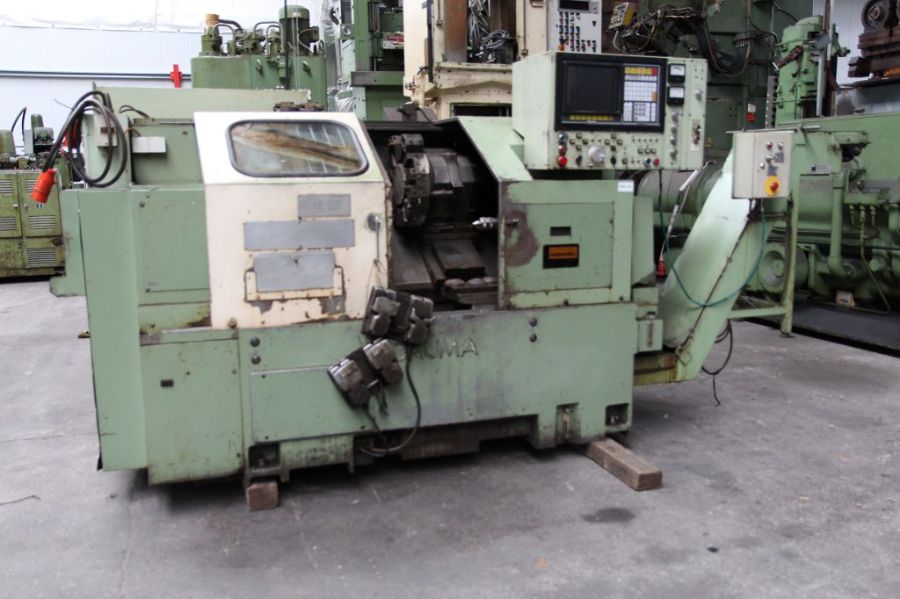

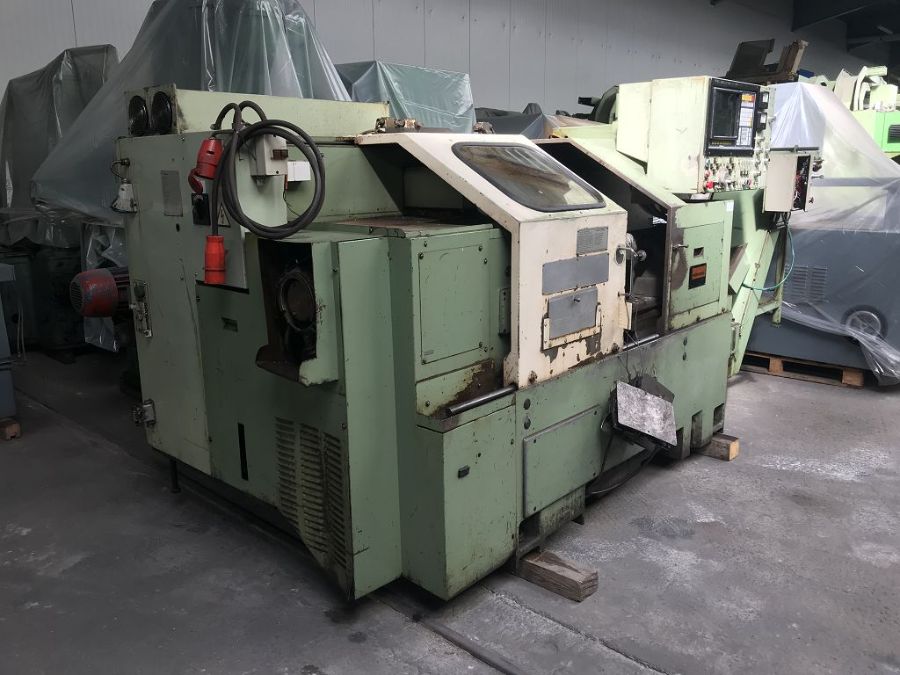

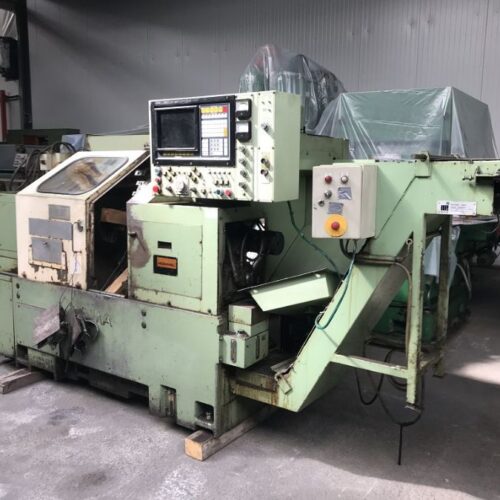

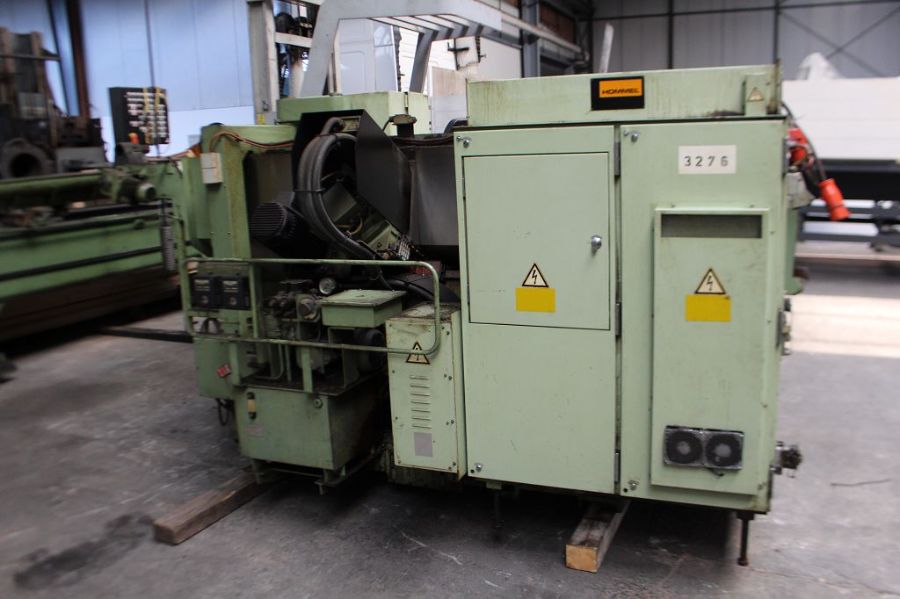

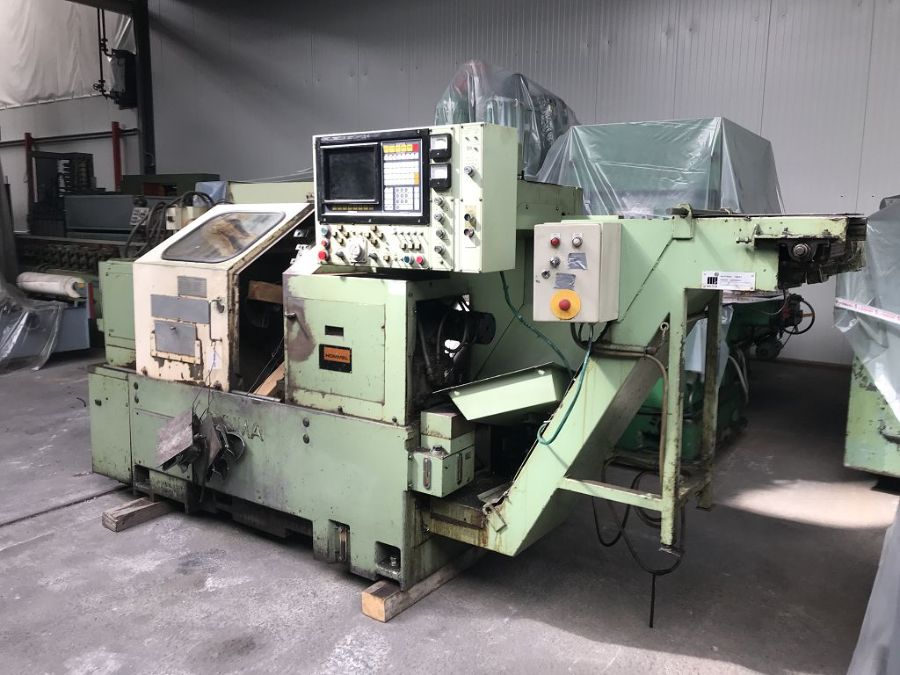

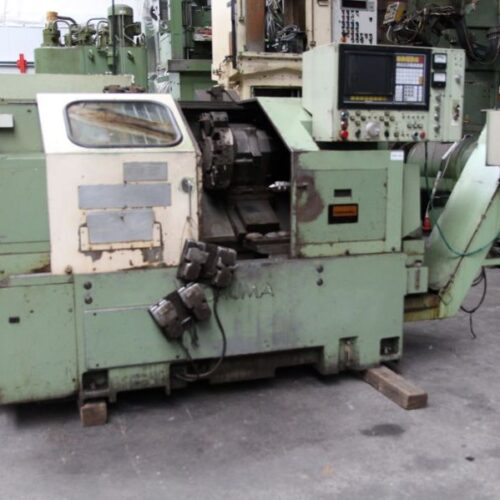

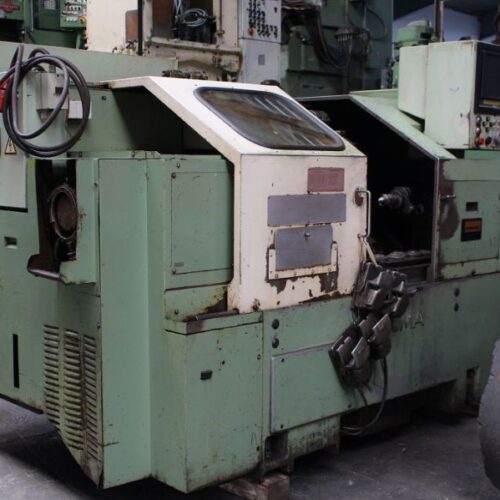

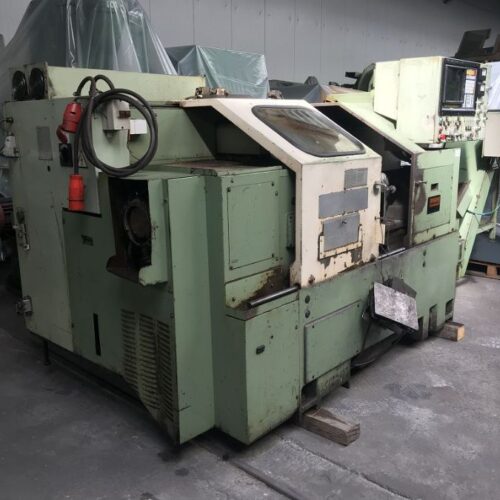

Okuma LB 15 CNC-Drehmaschine

Die OKUMA LB 15 CNC-Drehmaschine wurde 1989 in Japan hergestellt. Die Drehmaschine hat 12 Werkzeuge auf Lager und die Spindeldrehzahl erreicht 3800 Umdrehungen pro Minute.

– Steuerung: CNC-System OSP 5000L
– Datenübertragung: RS232
– Anzahl der vorrätigen Werkzeuge: 12
– Drehfutter: 250 mm
– Spindel: 70-3800 U/min (11 kW, 30 min; 7,5 kW – Dauerbetrieb)
– Durchmesser der Spindelbohrung: fi 75 mm
– Verfahrweg der X-Achse: 400 x 0,001 mm
– Hub der Z-Achse: 500 x 0,001 mm
– XZ-Schnittgeschwindigkeit: 0,01-1000 mm / U
– Vorschub XZ: 12000 mm / min.

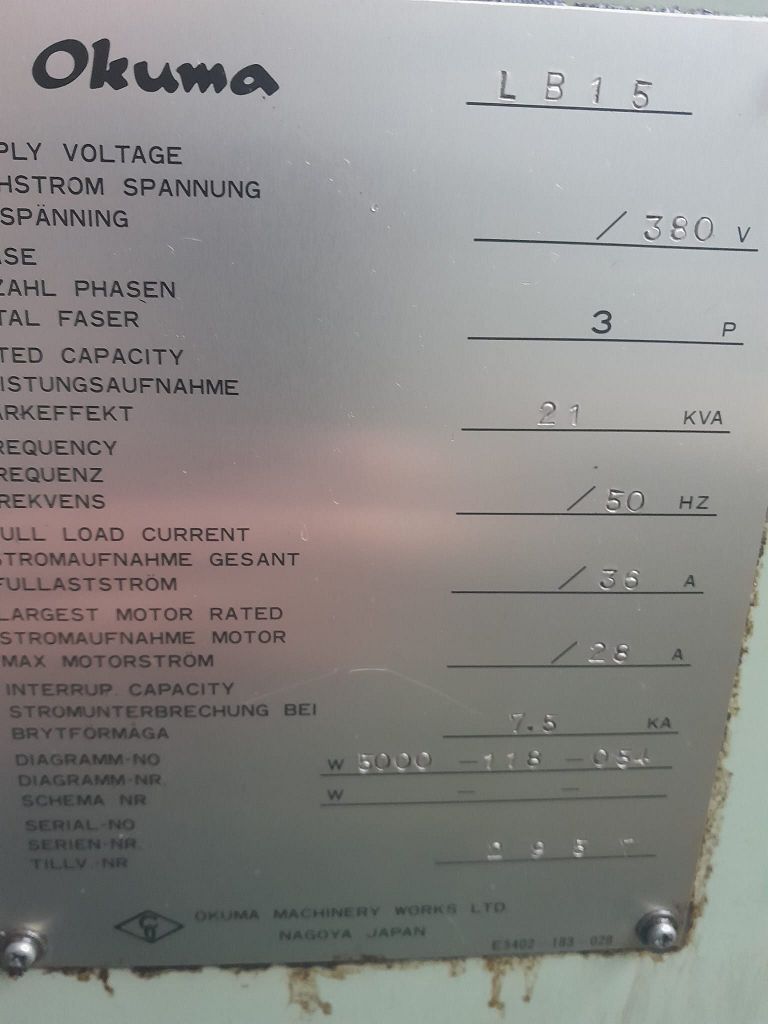

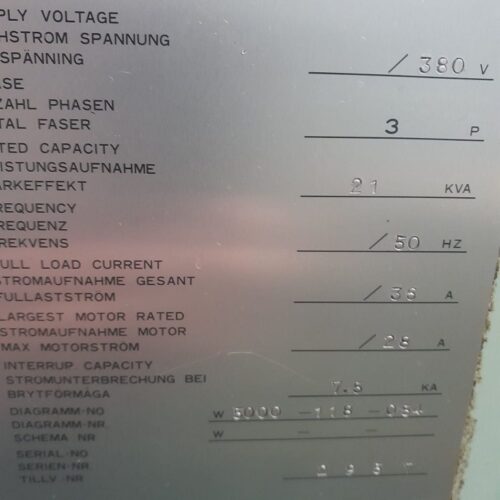

– Stromzufuhr: 3 x 400V
– Nennleistung der Maschine: 21 kVA
– Maximaler Laststrom: 36A

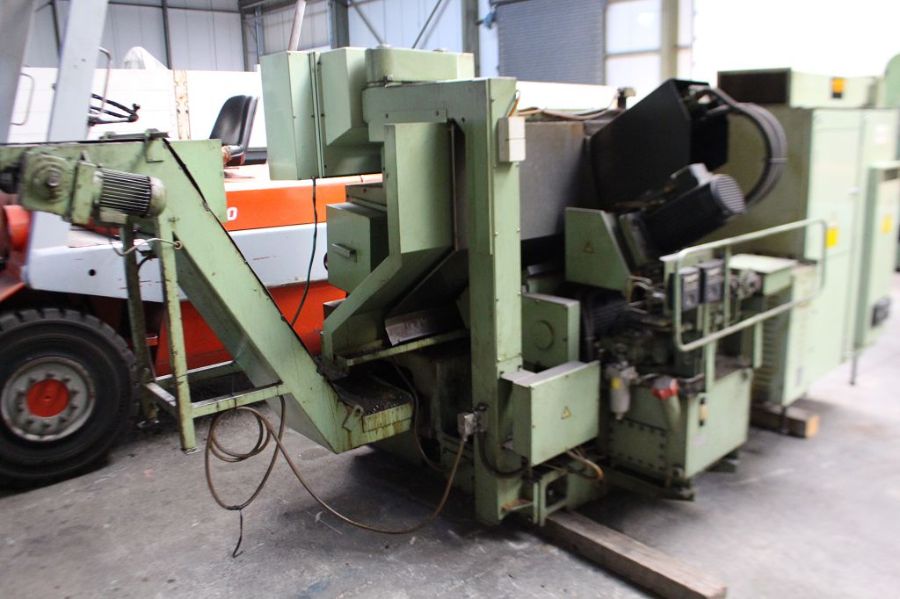

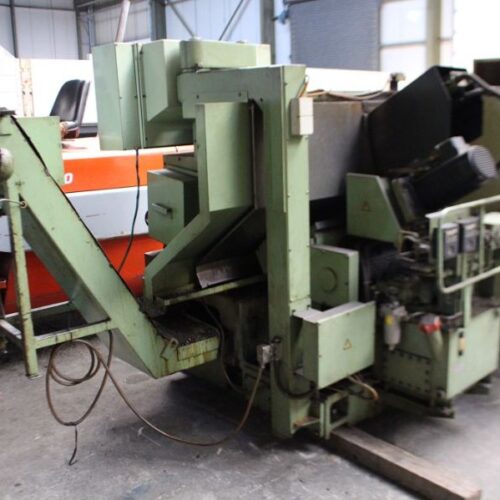

– Abmessungen der Maschine (Breite x Tiefe x Höhe): 2,9 (3,9 m mit Späneförderer) x 1,8 x 1,72 m
– Gewicht 4500 kg

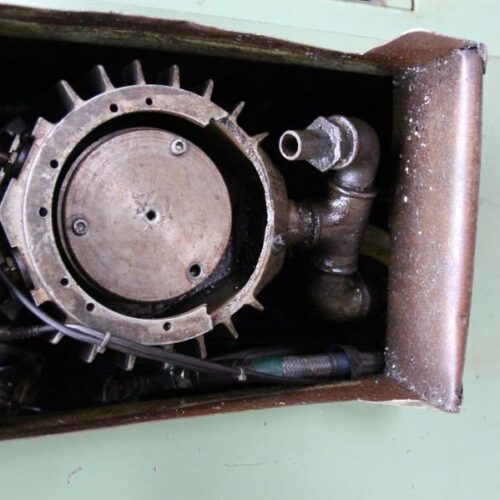

Revolver-Aufnahme für 12 Werkzeuge. Die Drehspindel dreht sich mit einer Geschwindigkeit von 70-3800 U / min und hat einen Durchmesser von 75 mm.

Technische Daten der CNC-Drehmaschine OKUMA LB-15
– CNC-Steuerung: OSP 5000L-G CNC-System (deutsch)
– Datenübertragung: RS232
– Werkzeugrevolver: 12-Positionen-Typ BOLT ON
– Drehfutter: 250 mm
– Spindel: 70-3800 U / min. (11 kW, 30 min; 7,5 kW – Dauerbetrieb)
– nicht durchgehende Spindel
– Durchmesser der Spindelbohrung: fi 75 mm (bei einer Tiefe von 70 mm, gemessen von der Stirnseite des Drehfutters und ohne Backen)
– Durchmesser der Spindelbohrung: fi 28 mm (bei einer Tiefe von 200 mm, gemessen von der Stirnseite des Drehfutters und ohne Backen)
– X-Achsenweg: 400 x 0,001 mm
– Z-Achsenweg: 500 x 0,001 mm
– Schnittgeschwindigkeit XZ: 0,01-1000 mm / U
– XZ-Vorschub: 12.000 mm / min.
– Stromversorgung: 3 x 400V
– Nennleistung der Maschine: 21 kVA
– maximaler Laststrom: 36A
– Maschinenabmessungen (Breite x Tiefe x Höhe): 2,9 (3,9 m mit Späneförderer) x 1,8 x 1,72 m
– Maschinengewicht: 4500 kg

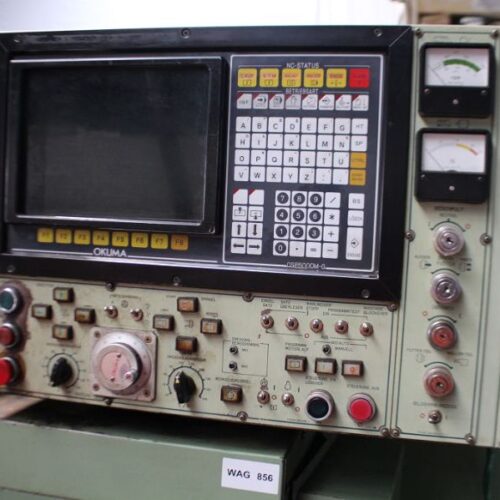

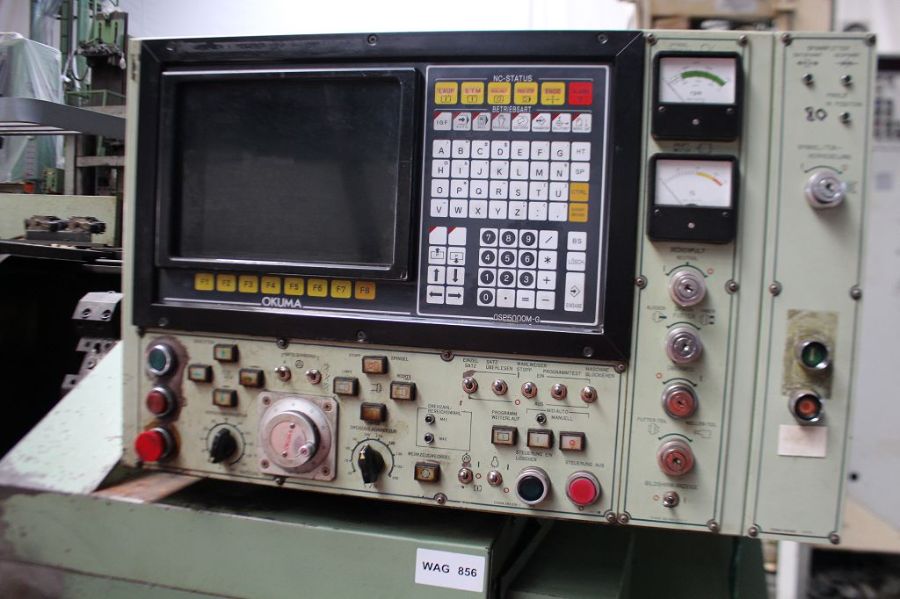

NC Steuerung OKUMA OSP 5000 L-G

Allgemeines zur Maschine
Angeboten wird hier eine gebrauchte Drehmaschine des Hersteller Okuma.
Die Maschine wird als Ersatzteilträger angeboten. Die Maschine läuft (siehe Video) jedoch können nicht alle Funktionen gewährleistet werden.
Die Schlüssel für die Bedienung fehlen.
Die Maschine steht bei uns am Lager und kann unter Strom besichtigt werden

Technische Daten:

– CNC-Steuerung: OSP 5000L-G CNC-System (deutsch)
– Werkzeugrevolver: 12-Positionen
– Drehfutter: 250 mm
– Spindel: 70-3800 U / min. (11 kW, 30 min; 7,5 kW – Dauerbetrieb)
– Durchmesser der Spindelbohrung: 75 mm
– X-Achsenweg: 400 x 0,001 mm
– Z-Achsenweg: 500 x 0,001 mm
– Schnittgeschwindigkeit XZ: 0,01-1000 mm / U
– Eilgang bis: 12.000 mm / min.
– Stromversorgung: 380V
– Nennleistung der Maschine: 21 kVA
– maximaler Laststrom: 36A
– Maschinenabmessungen (Breite x Tiefe x Höhe): 3,9 m (mit Späneförderer) x 1,8 x 1,8m
– Maschinengewicht: 4500 kg
